• 1. Faixa de Detecção de 15-2000 µH
  • O detector de laço suporta uma ampla faixa de detecção de 15 µH a 2000 µH, acomodando vários tamanhos e configurações de laço para aplicação versátil em diferentes cenários de detecção de tráfego. A ampla faixa de detecção permite que nosso detector de laço detecte todos os tipos de veículos, motocicletas, carros, caminhões ultralongos, ônibus e assim por diante.
• 2. Lado Compacto
  • A carcaça compacta e bem projetada combina todos os requisitos da indústria para recursos e funcionalidade, permitindo que este detector seja incorporado a qualquer sistema de detecção de tráfego existente.
• 3. Capacidades de Diagnóstico por LED
  • Capacidades abrangentes de diagnóstico permitem o diagnóstico preciso de problemas de laço e instalação, exibidos através de LED, garantindo desempenho ideal e reduzindo o tempo de inatividade.
• 4. Tempo de Presença Selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (superior a 30 minutos) enquanto um veículo permanece no laço, proporcionando flexibilidade no gerenciamento de tráfego.
• 5. Tempo de Presença do Laço
  • A interferência entre detectores de laço adjacentes pode ser identificada através de indicação integral e eliminada ajustando a configuração de frequência, garantindo operação confiável.
• 6. Dois Relés de Saída Separados
  • Relé de Presença A: Fornece saída de presença e pode ser estendido por 0, 2, 5, 8, 10, 15, 20 ou 30 segundos, programável com chaves DIP externas de 10 vias.
  • Relé de Pulso B: Programável com chaves DIP externas de 10 vias, oferece presença, pulso na entrada, pulso na saída ou saída com falha, aumentando a flexibilidade de detecção.
• 7. Aumento Automático de Sensibilidade (ASB)
  • Este recurso detecta de forma confiável combinações de caminhões-reboques grandes e veículos de alta plataforma, aumentando automaticamente a sensibilidade ao máximo após a detecção do veículo, garantindo identificação precisa.
• 8. Compensação Automática de Deriva Ambiental
  • Detectores de laço (ou outros sensores) se ajustam e calibraram automaticamente às mudanças nas condições ambientais, mantendo a precisão e a estabilidade da detecção, apesar de fatores ambientais e climáticos variáveis.
• 9. Chave DIP de 10 Vias
  • O design da chave DIP na carcaça torna a configuração do detector de laço mais fácil e clara, o que é muito amigável para os usuários. Os usuários podem definir todas as funções primeiro e depois instalar o detector de laço.
• 10. Interferência Anti-Diafonia.
  • Através da chave DIP, a frequência do detector de laço pode ser ajustada para evitar interferência de diafonia causada pela instalação de duas bobinas de laço muito próximas.

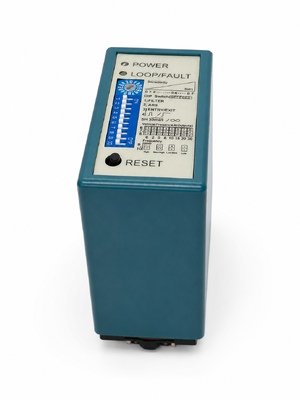

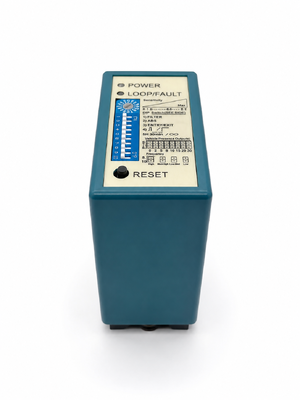

(1)LED de Alimentação: LED de Alimentação VERMELHO Indica "Ligado"

• LED de Detecção: Sempre Ligado: Indica detecção de veículo.
• Piscando lentamente: Indica curto-circuito no laço ou número insuficiente de voltas no laço.
• Piscando rapidamente: Indica circuito aberto no laço ou número excessivo de voltas no laço.

• A sensibilidade do laço pode ser ajustada pelo trimpot rotulado "Sensibilidade". O usuário pode selecionar 16 configurações diferentes girando o trimpot, sendo 0 o menos sensível e "F" o mais sensível.



1. Configuração DIP 1 e DIP 2 Funções Especiais

2. Configuração DIP 3 e DIP 4 Saída do Relé B

3. Configuração DIP 5 Reset Automático

4. Configuração DIP 6, DIP 7 e DIP 8 Atraso do Relé A

5. Configuração DIP 9 e DIP 10 Frequência (40 K a 100 KHz). Usado para evitar interferência

• Na aplicação, onde dois ou mais detectores de laço e laços de detecção foram instalados, configure um detector para alta frequência e o outro para baixa frequência para minimizar os efeitos da diafonia entre os dois sistemas (os laços de detecção e detectores devem ser posicionados a pelo menos 2m de distância).
• Botão de Reset: Observe: O LD-100 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.

• Instale o detector em uma caixa à prova de intempéries.
• O detector deve estar o mais próximo possível do laço de detecção.
• O detector deve ser sempre instalado longe de campos magnéticos fortes.
• Evite passar fios de alta tensão perto dos detectores de laço.
• Não instale o detector em objetos vibratórios.

• Quando a caixa de controle for instalada a menos de 10 metros do laço, fios normais podem ser usados para conectar a caixa de controle ao laço. Mais de 10 metros requer o uso de um cabo blindado de 2 condutores. Não exceda 30 metros de distância entre a caixa de controle e o laço.



Os laços são selados usando um composto epóxi preto de "cura rápida" ou mástique de betume quente para se misturar à superfície da rodovia.
