Concebido para controlo automatizado de portas industriais, este detector de circuito de veículos fornece acionamento confiável do veículo, detecção contínua da presença e atraso de fechamento ajustável para armazéns,fábricasFunciona com um circuito indutivo instalado debaixo da calçada e detecta alterações na indutividade do circuito quando um veículo entra,permanece dentroO detector envia então sinais de retransmissão para o controlador de porta industrial ligado,permitindo que a porta se abra automaticamente quando um veículo se aproxima e permaneça aberta enquanto o veículo ainda estiver dentro da área protegida.

A função de detecção de presença suporta uma operação de porta mais segura, mantendo um sinal de retransmissão ativo enquanto um veículo permanecer acima do circuito.A saída não é reiniciada devido a um timeout., tornando-o adequado para caminhões, reboques, empilhadeiras e outros veículos que podem parar ou mover-se lentamente sob a porta.Isto ajuda a reduzir o risco de a porta fechar antes de o veículo ter completamente despejado a entrada e suporta o controlo anti-colisão em ambientes industriais movimentados.

O atraso de libertação do relé ajustável permite ao instalador selecionar 0, 2, 5, 8, 10, 15, 20 ou 30 segundos após o veículo sair do circuito.Esta flexibilidade ajuda a coordenar o fechamento tardia da porta com o fluxo de tráfegoOs modos de entrada de pulso, saída de pulso e saída de presença também permitem ao detector trabalhar com controladores de portas, luzes de aviso, câmaras, contadores,e outros equipamentos ligados.

O detector suporta uma ampla faixa de indutividade de 15 ‰ 2000 μH e fornece 16 níveis de sensibilidade para diferentes tamanhos de circuito, profundidades de instalação, tipos de veículos e condições elétricas.O aumento automático da sensibilidade ajuda a manter a detecção estável de caminhões de chassi alto e trailers longos, enquanto quatro freqüências de operação selecionáveis ajudam a reduzir o crosstalk quando vários loops são instalados nas proximidades.Este detector de laço de portas industriais de veículos oferece uma solução flexível para abertura automática, controlo de retenção aberta, fechamento retardado e monitorização fiável da segurança do veículo.

• 1. 15-2000 μh Faixa de detecção
  • O detector de circuito suporta uma ampla faixa de detecção de 15 μH a 2000 μH, com vários tamanhos e configurações de circuito para aplicação versátil em diferentes cenários de detecção de tráfego.O amplo alcance de detecção permite que o nosso detector de circuito detecte todos os tipos de veículos, motocicletas, carros, caminhões ultra longos, autocarros e assim por diante.
• 2- Lado compacto.
  • A carcaça compacta e bem concebida combina todos os requisitos da indústria em termos de características e funcionalidade, permitindo que este detector seja incorporado em qualquer sistema de detecção de tráfego existente.
• 3. Capacidades de diagnóstico LED
  • As capacidades de diagnóstico abrangentes permitem um diagnóstico preciso dos problemas de circuito e instalação e mostram através de LED, garantindo um desempenho ideal e reduzindo o tempo de inatividade.
• 4. Horário de presença selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito, proporcionando flexibilidade na gestão do tráfego.
• 5Tempo de Presença do Loop
  • As interferências entre detectores de circuito adjacentes podem ser identificadas através de indicação integral e eliminadas ajustando a configuração de frequência, garantindo um funcionamento fiável.
• 6Dois relés de saída separados.
  • Relais de presença A: fornece saída de presença e pode ser estendido por 0, 2, 5, 8, 10, 15, 20 ou 30 segundos, programável com interruptores DIP externos de 10 vias.
  • Pulse Relay B: Programável com interruptores DIP externos de 10 vias, oferece presença, pulso na entrada, pulso na saída ou saída falha, aumentando a flexibilidade de detecção.
• 7Aumentar automaticamente a sensibilidade (ASB)
  • Este recurso detecta de forma fiável grandes combinações de camiões-reboques e veículos de leito alto, aumentando automaticamente a sensibilidade ao máximo na detecção do veículo, garantindo uma identificação precisa.
• 8. Compensação automática de deriva ambiental
  • Detectores de circuito (ou outros sensores) que se ajustam e calibram automaticamente às alterações das condições ambientais,Manter a precisão e a estabilidade da detecção apesar de factores climáticos e ambientais variados.
• 9. 10 Interruptor de penetração
  • O projeto do deslizador de mergulho na concha torna a configuração do detector de loop mais fácil e clara, o que é muito fácil de usar para os usuários.Os utilizadores podem definir todas as funções primeiro e depois instalar o detector de loop.
• 10Interferência anti-crosstalk.
  • Através do interruptor de mergulho, a frequência do detector de loop pode ser ajustada para evitar interferências de crosstalk causadas pela instalação de duas bobinas de loop muito próximas.

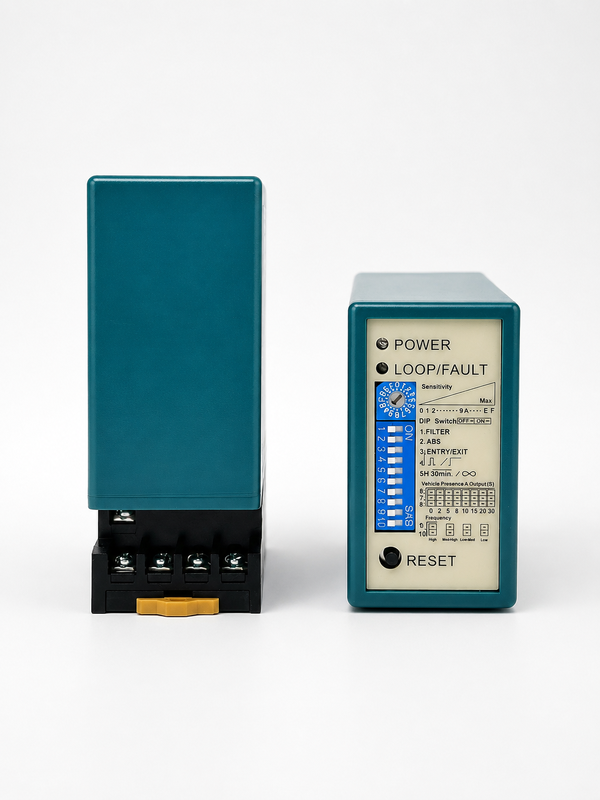

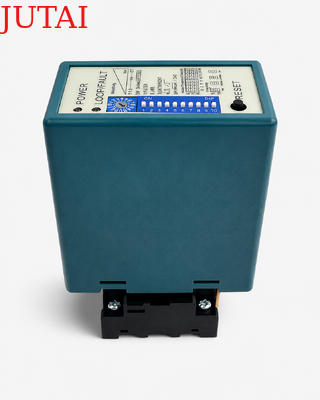

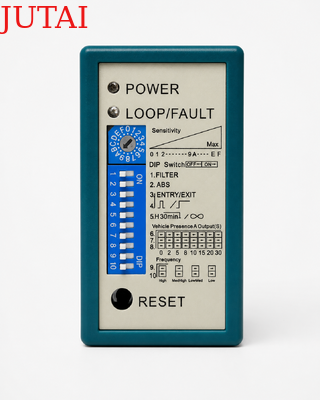

(1)LED de alimentação: LED de alimentação vermelho indica "ACTIVADO"

• Detecção de LED: Continuamente ligado: Indica a detecção do veículo.
• Piscar lentamente: indica que o circuito é curto ou que o número de voltas após o circuito não é suficiente.
• Piscar rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

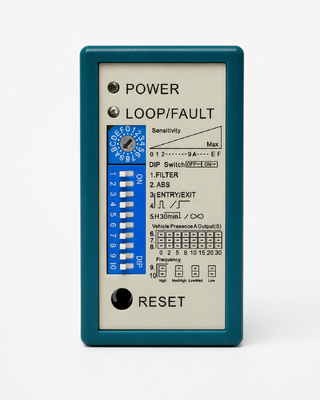

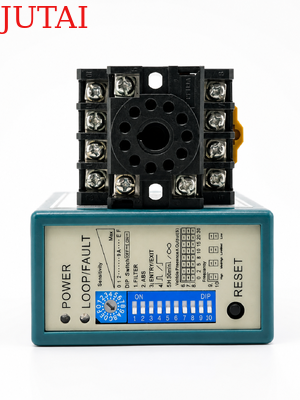

• A sensibilidade do circuito pode ser ajustada pelo trimpot rotulado como "Sensibilidade".O usuário pode selecionar 16 configurações diferentes girando o trimpot com 0 sendo o menos sensível e F sendo o mais sensível.



1. DIP 1 e DIP 2 Configuração de funções especiais

2. DIP 3 e DIP 4 Configuração de saída do relé B

3. DIP 5 Configuração de reinicialização automática

4. DIP 6 & DIP 7 & DIP 8 Configuração de relés de atraso

5. DIP 9 & DIP 10 Frequência de configuração (40 K a 100 KHz).

• Na aplicação, quando foram instalados dois ou mais detectores de circuito e circuitos de detecção, set one detector to high frequency and the other set to low frequency to minimize the effects of cross-talk between the two systems(The sensing loops and detectors should be positioned at least 2m apart).
• Botão de reinicialização:Nota: O LD-100 deve ser reiniciado toda vez que for efetuada uma alteração de configuração nos interruptores de penetração.

• Instalar o detector num invólucro à prova de intempéries.
• O detector deve estar o mais próximo possível do circuito de detecção.
• O detector deve ser sempre instalado longe de campos magnéticos fortes.
• Evite passar fios de alta tensão perto dos detectores de circuito.
• Não instale o detector em objetos vibratórios.

• Quando a caixa de controlo está instalada a menos de 10 metros do circuito, podem ser utilizados fios normais para ligar a caixa de controlo ao circuito.Não exceder 30 m de distância entre a caixa de comando e o circuito.



Os laços são selados usando um composto epoxídico preto de "conjunção rápida" ou mastica de betume quente para se misturar com a superfície da estrada.
