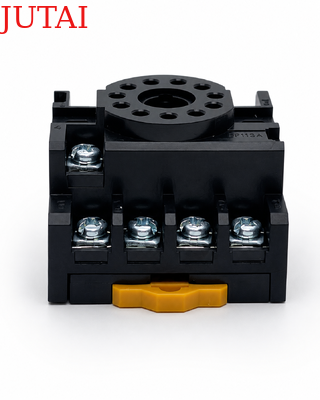

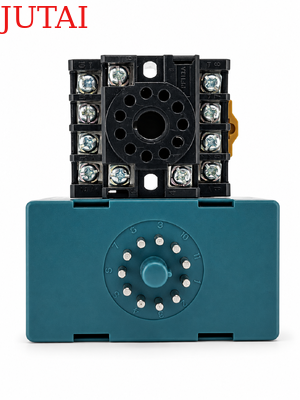

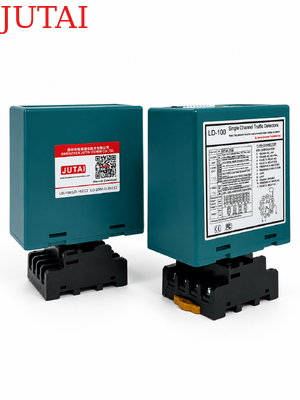

Projetado para aplicações de cancelas e controle de acesso de veículos, este detector de laço fornece detecção confiável de presença de veículo e proteção anti-esmagamento para uma operação de portão mais segura e eficiente. Instalado com um laço indutivo sob a superfície da estrada, o detector identifica mudanças na indutância do laço quando um veículo entra na área de detecção e envia sinais de relé para o controlador de cancela conectado. É adequado para entradas de estacionamento, comunidades residenciais, edifícios comerciais, instalações industriais, pistas de pedágio e outros pontos de acesso controlado de veículos.

Uma função chave é a detecção permanente de presença de veículo. Quando o modo de presença permanente é ativado, o detector mantém continuamente a saída do relé de presença enquanto o veículo permanecer acima do laço de indução. O sinal é liberado somente após o veículo deixar a zona de detecção. Esta função é particularmente útil sob os braços da cancela, onde a detecção contínua de veículos ajuda a evitar que a lança baixe enquanto um carro, caminhão ou outro veículo ainda estiver dentro da área de segurança.

O detector suporta funções de relé configuráveis tanto para acionamento de veículo quanto para monitoramento contínuo de presença. Dependendo dos requisitos do sistema, a saída do relé pode ser configurada para pulso de entrada, pulso de saída ou operação de presença. Isso permite que um detector funcione com cancelas, câmeras LPR, dispensadores de bilhetes, controladores de estacionamento e outros equipamentos de controle de acesso. Atrasos de liberação de relé ajustáveis de 0 a 30 segundos fornecem flexibilidade adicional para fechamento retardado da cancela, passagem contínua de veículos e controle coordenado com dispositivos conectados.

Com uma ampla faixa de indutância de laço de 15–2000 μH e 16 níveis de sensibilidade selecionáveis, o detector pode ser adaptado a diferentes tamanhos de laço, profundidades de instalação, tipos de veículos e condições do local. O Aumento Automático de Sensibilidade ajuda a manter a detecção estável para caminhões, reboques e veículos de chassi alto, enquanto quatro frequências de operação selecionáveis ajudam a reduzir a interferência quando vários laços são instalados nas proximidades.

Para instalações de estacionamento que exigem controle de segurança de cancela confiável, este detector de laço para cancelas combina acionamento de veículo, monitoramento de presença permanente, sensibilidade ajustável e proteção anti-esmagamento em uma solução prática. Ele ajuda a melhorar a operação da cancela mantendo o portão aberto enquanto um veículo permanece na área protegida e permitindo o fechamento controlado somente após o veículo ter desocupado com segurança o laço de indução.

• 1. Faixa de Detecção de 15-2000 μH
  • O detector de laço suporta uma ampla faixa de detecção de 15 μH a 2000 μH, acomodando vários tamanhos e configurações de laço para aplicação versátil em diferentes cenários de detecção de tráfego. A ampla faixa de detecção permite que nosso detector de laço detecte todos os tipos de veículos, motocicletas, carros, caminhões ultralongos, ônibus e assim por diante.
• 2. Lado Compacto
  • A carcaça compacta e bem projetada combina todos os requisitos da indústria para recursos e funcionalidade, permitindo que este detector seja incorporado a qualquer sistema de detecção de tráfego existente.
• 3. Capacidades de Diagnóstico por LED
  • Capacidades abrangentes de diagnóstico permitem o diagnóstico preciso de problemas de laço e instalação e são exibidas através de LED, garantindo desempenho ideal e reduzindo o tempo de inatividade.
• 4. Tempo de Presença Selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (maior que 30 minutos) enquanto um veículo permanece no laço, proporcionando flexibilidade no gerenciamento de tráfego.
• 5. Tempo de Presença do Laço
  • A interferência entre detectores de laço adjacentes pode ser identificada através de indicação integral e eliminada ajustando a configuração de frequência, garantindo operação confiável.
• 6. Dois Relés de Saída Separados
  • Relé de Presença A: Fornece saída de presença e pode ser estendido por 0, 2, 5, 8, 10, 15, 20 ou 30 segundos, programável com chaves DIP externas de 10 vias.
  • Relé de Pulso B: Programável com chaves DIP externas de 10 vias, oferece presença, pulso na entrada, pulso na saída ou saída com falha, aumentando a flexibilidade de detecção.
• 7. Aumento Automático de Sensibilidade (ASB)
  • Este recurso detecta de forma confiável combinações de caminhões-reboques grandes e veículos de alta plataforma, aumentando automaticamente a sensibilidade ao máximo após a detecção do veículo, garantindo identificação precisa.
• 8. Compensação Automática de Deriva Ambiental
  • Detectores de laço (ou outros sensores) se ajustam e calibraram automaticamente às mudanças nas condições ambientais, mantendo a precisão e a estabilidade da detecção, apesar de variações climáticas e fatores ambientais.
• 9. Chave DIP de 10 Vias
  • O design da chave DIP na carcaça torna a configuração do detector de laço mais fácil e clara, o que é muito amigável para os usuários. Os usuários podem configurar todas as funções e, em seguida, instalar o detector de laço.
• 10. Interferência Anti-Crosstalk.
  • Através da chave DIP, a frequência do detector de laço pode ser ajustada para evitar interferência de crosstalk causada pela instalação de duas bobinas de laço muito próximas.

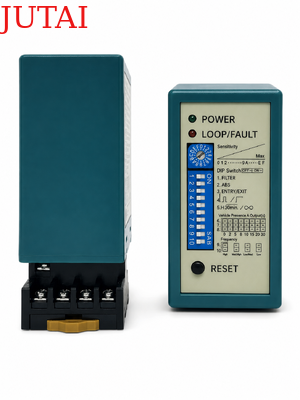

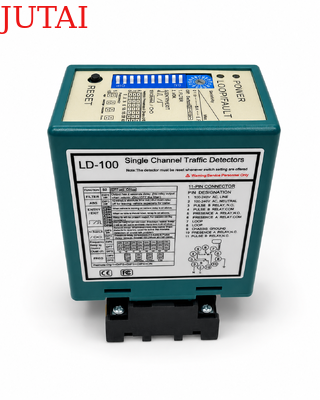

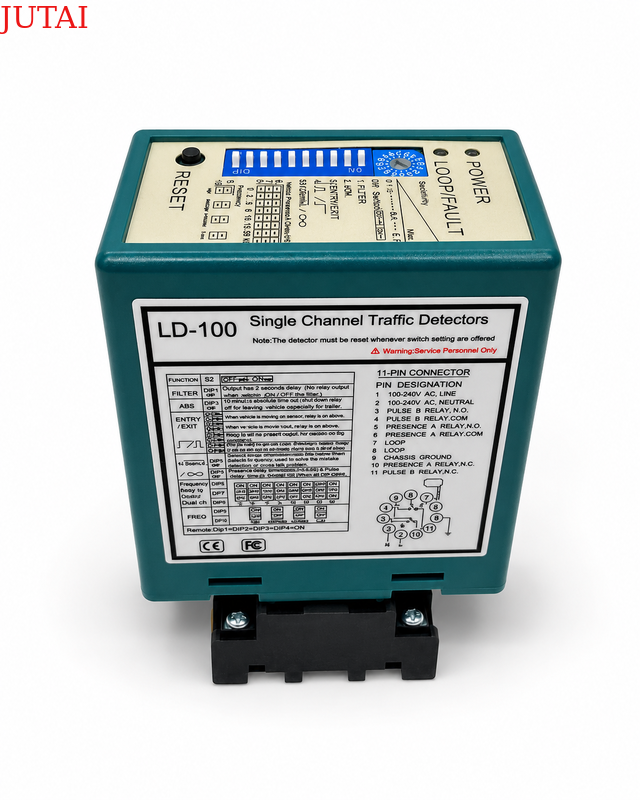

(1)LED de Alimentação: LED de Alimentação VERMELHO Indica "LIGADO"

• LED de Detecção: Sempre Ligado: Indica detecção de veículo.
• Piscando lentamente: Indica que o laço está em curto-circuito ou o número de voltas após o laço é insuficiente.
• Piscando rapidamente: Indica que o laço está em circuito aberto ou com muitas voltas após o laço.

• A sensibilidade do laço pode ser ajustada pelo trimpot rotulado "Sensibilidade". O usuário pode selecionar 16 configurações diferentes girando o trimpot, sendo 0 o menos sensível e "F" o mais sensível.



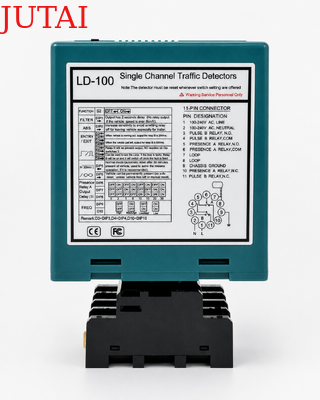

1. Configuração das Chaves DIP 1 e DIP 2 Funções Especiais

2. Configuração das Chaves DIP 3 e DIP 4 Saída do Relé B

3. Configuração da Chave DIP 5 Reset Automático

4. Configuração das Chaves DIP 6, DIP 7 e DIP 8 Atraso do Relé A

5. Configuração das Chaves DIP 9 e DIP 10 Frequência (40 K a 100 KHz). Usado para evitar interferência

• Na aplicação, onde dois ou mais detectores de laço e laços de detecção foram instalados, configure um detector para alta frequência e o outro para baixa frequência para minimizar os efeitos de crosstalk entre os dois sistemas (os laços de detecção e detectores devem ser posicionados a pelo menos 2m de distância).
• Botão de Reset: Por favor, note: O LD-100 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.

• Instale o detector em uma caixa à prova de intempéries.
• O detector deve estar o mais próximo possível do laço de detecção.
• O detector deve ser sempre instalado longe de campos magnéticos fortes.
• Evite passar fios de alta tensão perto dos detectores de laço.
• Não instale o detector em objetos vibratórios.

• Quando a caixa de controle for instalada a menos de 10 metros do laço, fios normais podem ser usados para conectar a caixa de controle ao laço. Mais de 10 metros requer o uso de um cabo blindado de 2 condutores. Não exceda 30 metros de distância entre a caixa de controle e o laço.



Os laços são selados usando um composto epóxi preto de "cura rápida" ou mástique de betume quente para se misturar à superfície da estrada.
