Detector de loop de veículo de alta sensibilidade com função ASB para reboques de caminhões e veículos com chassi alto

Nome da marca:	JUTAI
Número do modelo:	LD-102
MOQ:	Suporte 1-10 Pcs para amostra
preço:	30-38
Detalhes da embalagem:	50 pcs 1 embalagem
Condições de pagamento:	L/C,D/A,D/P,T/T,Western Union,Paypal,Alipay

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen China

Certificação:

CE FCC

Documento:

Fonte de tensão:

100-240 VAC 48 a 62 Hz

Tipo de trabalho:

-40 a +70 °C (-111°F a +158°F)

Pacote:

Caixa

Faixa de rotação automática:

20 a 2000.

Sensibilidade:

16 opções selecionáveis/Mais 0,01% DL/L / Menos 2,56% DL/L

Tempo de resposta:

10- 90 MS

Umidade:

95% quecondensam-se

Código HS:

9033000090

Tamanho do produto:

76*42*91,5 mm

Tamanho do pacote:

136*86*52 mm

Peso líquido:

195 g

Peso bruto:

300 g

Saída de relé:

Relais de presença/relais de falha

Garantia:

2 anos

Verde

Conexão de Loop:

cabo do twisted pair

Nome:

Detector de circuito do veículo

Habilidade da fonte:

5000 unidades por mês

Descrição do produto

Detector de Bobina Veicular de Alta Sensibilidade com Função ASB para Caminhões, Reboques e Veículos de Chassi Alto

O detector de bobina veicular de alta sensibilidade foi projetado para detecção confiável de veículos em aplicações que envolvem caminhões, reboques, ônibus, semirreboques e outros veículos de chassi alto. Ao trabalhar com uma bobina indutiva instalada sob a superfície da estrada, o detector identifica mudanças na indutância da bobina causadas por corpos metálicos de veículos e fornece sinais de relé estáveis para equipamentos de controle conectados. É adequado para locais onde a detecção veicular convencional pode se tornar menos estável devido à alta distância do solo, estruturas de chassi irregulares ou tamanhos de veículos variáveis.

Uma característica chave é a função de Aumento Automático de Sensibilidade, ou ASB. Uma vez que um veículo é detectado inicialmente, o ASB aumenta automaticamente a sensibilidade de detecção para ajudar a manter o reconhecimento contínuo da presença do veículo. Isso é particularmente útil quando caminhões ou reboques longos passam sobre a bobina de indução, pois a distribuição de metal sob esses veículos pode variar significativamente da frente para a traseira. Manter uma detecção estável ajuda a reduzir o risco de perda de sinal enquanto o veículo ainda está ocupando ou cruzando a área da bobina.

O detector também fornece 16 níveis de sensibilidade selecionáveis, permitindo que os instaladores ajustem o desempenho da detecção de acordo com as dimensões da bobina, profundidade de instalação, condições eletromagnéticas e tipos de veículos alvo. Sua ampla faixa de indutância de 15 a 2000 µH suporta diferentes tamanhos, formas e números de voltas da bobina, proporcionando flexibilidade para vários ambientes de instalação. Quatro frequências de operação selecionáveis podem ser configuradas quando várias bobinas são instaladas nas proximidades, ajudando a reduzir a diafonia eletromagnética entre zonas de detecção adjacentes.

Funções flexíveis de relé suportam aplicações de monitoramento de presença de veículo, pulso de entrada e pulso de saída. O modo de presença permanente pode manter a saída continuamente enquanto um veículo permanece sobre a bobina, tornando-o adequado para aplicações onde caminhões podem parar ou se mover lentamente por longos períodos. Atrasos de liberação de relé ajustáveis também suportam uma coordenação mais suave com barreiras, portões, câmeras e outros sistemas de controle.

Este detector de bobina veicular de alta sensibilidade é bem adequado para entradas de caminhões, parques logísticos, armazéns, instalações industriais, sistemas de ponte de pesagem, pistas de pedágio, barreiras de estacionamento, áreas de carga e pontos de controle de acesso que atendem a tipos de veículos mistos. Sua sensibilidade ajustável, função ASB, ampla compatibilidade de indutância e controle de relé configurável fornecem uma solução prática para detecção confiável de veículos padrão e desafiadores veículos de chassi alto.

Vehicle loop detector

Recursos

1. Faixa de Detecção de 15-2000 µH
- O detector de bobina suporta uma ampla faixa de detecção de 15 µH a 2000 µH, acomodando vários tamanhos e configurações de bobina para aplicação versátil em diferentes cenários de detecção de tráfego. A ampla faixa de detecção permite que nosso detector de bobina detecte todos os tipos de veículos, motocicletas, carros, caminhões ultralongos, ônibus e assim por diante.

2. Lado Compacto
- A carcaça compacta e bem projetada combina todos os requisitos da indústria para recursos e funcionalidade, permitindo que este detector seja incorporado a qualquer sistema de detecção de tráfego existente.

3. Capacidades de Diagnóstico por LED
- Capacidades abrangentes de diagnóstico permitem o diagnóstico preciso de problemas de bobina e instalação e são exibidos através de LED, garantindo desempenho ideal e reduzindo o tempo de inatividade.

4. Tempo de Presença Selecionável
- A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (superior a 30 minutos) enquanto um veículo permanece na bobina, proporcionando flexibilidade no gerenciamento de tráfego.

5. Tempo de Presença da Bobina
- A interferência entre detectores de bobina adjacentes pode ser identificada através de indicação integral e eliminada ajustando a configuração de frequência, garantindo operação confiável.

6. Dois Relés de Saída Separados
- Relé de Presença A: Fornece saída de presença e pode ser estendido por 0, 2, 5, 8, 10, 15, 20 ou 30 segundos, programável com chaves DIP externas de 10 vias.
- Relé de Pulso B: Programável com chaves DIP externas de 10 vias, oferece presença, pulso na entrada, pulso na saída ou saída com falha, aumentando a flexibilidade de detecção.

7. Aumento Automático de Sensibilidade (ASB)
- Este recurso detecta de forma confiável combinações de caminhões-reboques grandes e veículos de chassi alto, aumentando automaticamente a sensibilidade ao máximo após a detecção do veículo, garantindo uma identificação precisa.

8. Compensação Automática de Deriva Ambiental
- Detectores de bobina (ou outros sensores) se ajustam e calibraram automaticamente às mudanças nas condições ambientais, mantendo a precisão e a estabilidade da detecção, apesar de fatores ambientais e climáticos variáveis.

9. Chave DIP de 10 Vias
- O design da chave DIP na carcaça torna a configuração do detector de bobina mais fácil e clara, o que é muito amigável para os usuários. Os usuários podem configurar todas as funções e, em seguida, instalar o detector de bobina.

10. Interferência Anti-diafonia.
- Através da chave DIP, a frequência do detector de bobina pode ser ajustada para evitar interferência de diafonia causada pela instalação de duas bobinas de detecção muito próximas.

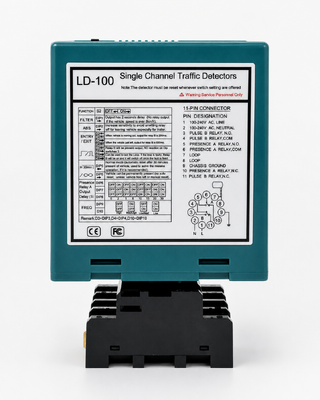

Conexão

vehicle loop detector connection

connection

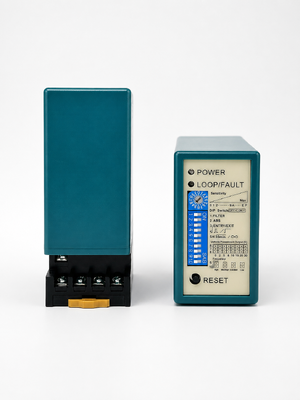

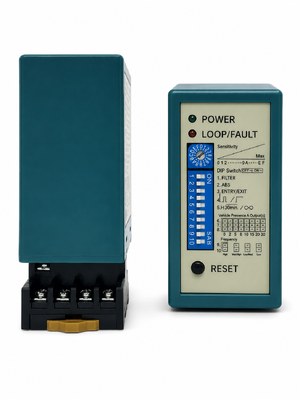

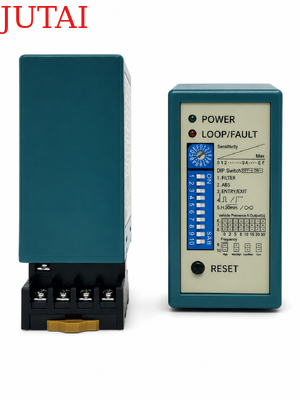

Indicações e ChaveLD-100

(1) LED de Alimentação: LED de Alimentação VERMELHO Indica "Ligado"

LED de Detecção: Sempre Ligado: Indica detecção de veículo.
Piscando lentamente: Indica curto-circuito na bobina ou número insuficiente de voltas na bobina.
Piscando rapidamente: Indica circuito aberto na bobina ou número excessivo de voltas na bobina.

(2) Chave 1 (Trimpot), Seleção de Sensibilidade

A sensibilidade da bobina pode ser ajustada pelo trimpot rotulado "Sensibilidade". O usuário pode selecionar 16 configurações diferentesgirando o trimpot, sendo 0 o menos sensível e "F" o mais sensível.

(3) Chave 2 (Configurações da Chave DIP)

1. Configuração das Chaves DIP 1 e DIP 2 Funções Especiais

vehicle loop deetector

2. Configuração das Chaves DIP 3 e DIP 4 Saída do Relé B

vehicle loop detector

3. Configuração da Chave DIP 5 Reset Automático

vehicle loop detector

4. Configuração das Chaves DIP 6, DIP 7 e DIP 8 Atraso do Relé A

vehicle loop detector

5. Configuração das Chaves DIP 9 e DIP 10 Frequência (40 K a 100 KHz). Usado para evitar interferência

vehicle loop detector

Na aplicação, onde dois ou mais detectores de bobina e bobinas de detecção foram instalados, configure umdetector para alta frequência e o outro para baixa frequência para minimizar os efeitos da diafonia entre os dois sistemas (as bobinas de detecção e os detectores devem ser posicionados a pelo menos 2m de distância).
Botão de Reset: Por favor, note: O LD-100 deve ser reiniciado toda vez que uma alteração de configuração for feita nas chaves DIP.

Posição e Instalação do DetectorLD-100

Instale o detector em uma caixa à prova de intempéries.
O detector deve estar o mais próximo possível da bobina de detecção.
O detector deve ser sempre instalado longe de campos magnéticos fortes.
Evite passar fios de alta tensão perto dos detectores de bobina.
Não instale o detector em objetos vibratórios.
Quando a caixa de controle for instalada a menos de 10 metros da bobina, fios normais podem ser usados para conectar a caixa de controle à bobina. Mais de 10 metros requer o uso de um cabo blindado de 2 condutores. Não exceda 30 metros de distância entre a caixa de controle e a bobina.

Instalação da BobinaLD-100

As bobinas são seladas usando um composto epóxi preto de "cura rápida" ou massa betuminosa quente para se misturar à superfície da estrada.Solução de Problemas

vehicle loop detector

Certificação Série do ProdutoLD-100

LD-102

vehicle loop detector

LD-200

LD-202

JTHT-11	Canal Único	100-240 V AC	Canal Único	12-24 V AC/DC
Canal Duplo Bobina de Teflon de 305 m	Canal Duplo 12-24 V AV/DC	LCR-MT Bobina de Teflon de 305 m	LCR-MT Multímetro
