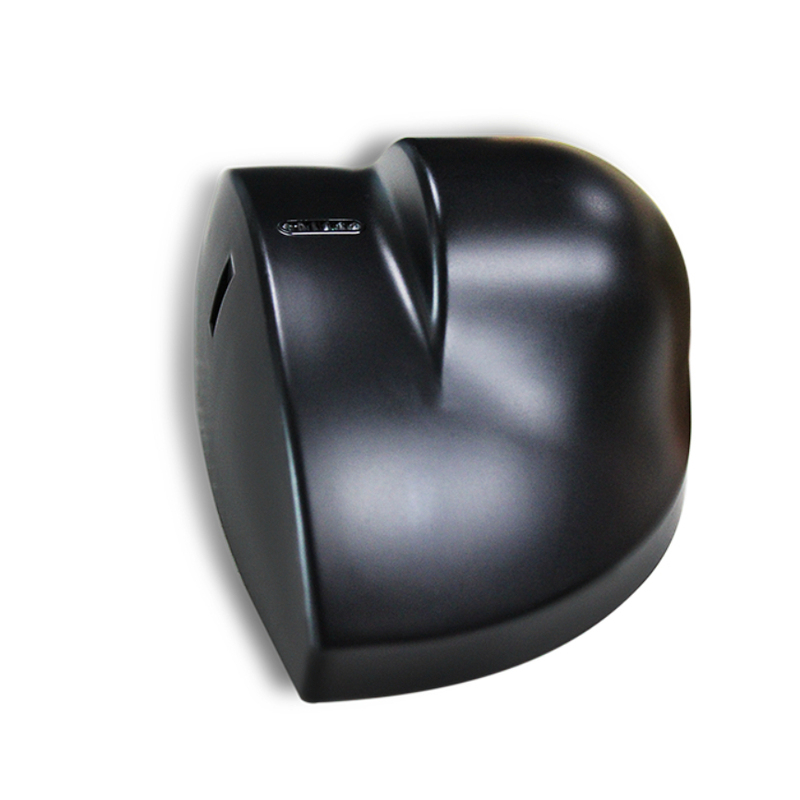

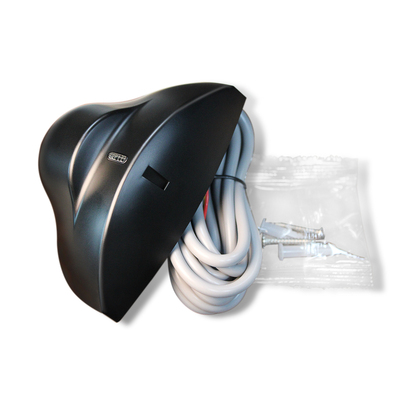

24Sensor de radar de microondas de.125 GHz com detecção de 4m × 2m de largura e 12-24V de grande voltagem para sistemas automáticos de portas

Nome da marca:	JUTAI
Número do modelo:	RD24-4
MOQ:	100
preço:	4-6 USD according to order quantity
Detalhes da embalagem:	CAIXA
Condições de pagamento:	T/T, paypal, alipay, Western Union

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

SHENZHEN CHINA

Certificação:

Documento:

Habilidade da fonte:

5000 unidades por mês

Destacar:

24Sensor de radar de microondas de.125 GHz

Sensor de movimento de microondas com detecção de largura de 4m×2m

Sensor de porta automático de ampla tensão 12-24V

Descrição do produto

Sensor de Radar de Micro-ondas de 24,125 GHz com Detecção Ampla de 4m x 2m

Nosso Radar de Micro-ondas de 24,125 GHz redefine a confiabilidade para detecção de movimento em portas automáticas e acesso comercial. Equipado com detecção ampla de 4m x 2m e suporte de tensão universal de 12-24V, este sensor avançado utiliza tecnologia Doppler de micro-ondas para emitir sinais de 24,125 GHz com densidade de potência controlada (≤5mW/cm) e potência irradiada (<20 dBm EIRP), em conformidade com os padrões internacionais R&TTE e EMC para operação segura e sem interferências.

O campo de detecção otimizado cobre toda a área de acesso da maioria das portas comerciais e de vidro deslizantes, capturando o movimento humano com precisão de todos os ângulos de entrada. A ampla faixa de tensão de 12-24V AC/DC torna este sensor um ajuste universal para aplicações comerciais e industriais globais.

Destaques do Produto

Frequência de micro-ondas principal de 24,125 GHz para detecção de movimento estável (≥5cm/s)
Campo de detecção amplo: 4m(L) x 2m(P) a uma altura de montagem de 2,2m
Ajuste flexível de ângulo: inclinação vertical de 0° a 90° / inclinação lateral de -30° a +30°
Ampla fonte de tensão: 12-24V AC/DC com baixo consumo de energia (≤2W)
Proteção IP54 e temperatura de trabalho de -20°C a +55°C para uso semi-fechado interno/externo
Fácil instalação e ajuste com tamanho compacto, potenciômetro de sensibilidade e indicação clara de status por LED
Saída confiável: retenção de sinal de 1,5s, tensão de contato máxima de 42V AC/DC, corrente resistiva de 1A

Especificações Técnicas

Parâmetro	Especificação
Tecnologia	Radar Doppler de Micro-ondas
Frequência do Transmissor	24,125 GHz
Potência Irradiada do Transmissor	<20 dBm EIRP
Densidade de Potência do Transmissor	≤5mW/cm
Altura Máxima de Montagem	3m
Ângulos de Inclinação	0° a 90° vertical; -30° a +30° lateral
Campo de Detecção (montagem a 2,2m)	4m(L) x 2m(P)
Modo de Detecção	Detecção de movimento
Velocidade Mínima Detectável	5cm/s (eixo do sensor)
Tensão de Alimentação	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequência da Rede Elétrica	50-60Hz
Consumo de Energia	≤2W(VA)
Modo de Saída	Saída de tubo de comutação
Tempo de Saída do Sinal	Retenção de 1,5s
Tensão Máxima de Contato	42V AC/DC
Corrente Máxima de Contato	1A (resistiva)
Potência Máxima de Comutação	30W(DC) / 60VA(AC)
Faixa de Temperatura de Trabalho	-20°C a +55°C
Grau de Proteção	IP54
Conformidade Normativa	R&TTE 1999/5/EC; EMC 89/336/EEC
Material	ABS
Cor da Caixa	Preto/Prata
Dimensões (L x A x P)	120mm x 80mm x 50mm
Peso Líquido	0,215kg
Comprimento do Cabo	2,2m

Guia de Instalação e Ajuste

O desempenho do sensor está intimamente relacionado à instalação e ajuste corretos — operação simples sem necessidade de ferramentas profissionais:

Requisitos de Montagem: Evite posições com vibração, proximidade de lâmpadas de neon e oclusão do sensor; não toque nas partes eletrônicas internas durante a instalação.
Ajuste de Sensibilidade: Gire o potenciômetro de sensibilidade suave e lentamente; o valor de sensibilidade determina o tamanho do campo de detecção.
Ajuste de Ângulo: Ângulo lateral da antena planar = posição do campo de detecção; ângulo vertical = profundidade do campo de detecção; defina o ângulo do módulo de micro-ondas para ≥45° para detecção ideal.
Verificação de Status: O LED pisca após a energização (standby normal); o LED acende continuamente quando um alvo em movimento é detectado.

Guia de Solução de Problemas

Fenômeno de Falha	Causas Prováveis	Ação Corretiva
Porta não abre e LED apagado	Sensor sem energia	Verifique a conexão da fiação e a validade da fonte de alimentação
Porta abre/fecha constantemente	Sensor detecta vibração/movimento da porta; fonte de interferência na faixa de detecção	Fixe o sensor firmemente; aumente o ângulo de inclinação/reduza a sensibilidade; remova fontes de interferência
Distância de detecção muito curta	Baixa sensibilidade; ângulo do módulo de micro-ondas <45°; sensor bloqueadoAjuste o potenciômetro de sensibilidade; defina o ângulo do módulo para ≥45°; remova objetos oclusores	Cenários de Aplicação

O RD24-4S é um sensor de detecção de movimento multisscenário com alta adaptabilidade, aplicável principalmente a:

Sistemas de Portas Automáticas:

Portas deslizantes, portas de bater, portas de indução de vidro (edifícios comerciais, shoppings, prédios de escritórios)Segurança e Monitoramento:
Detecção de segurança de perímetro, indução de movimento humano interno (residencial, fábrica, armazém)Automação Industrial:
Detecção de movimento de esteiras, indução de partida/parada de equipamentos (linhas de produção de indústria leve)Edifício Inteligente:
Indução de iluminação inteligente, indução de ar condicionado (áreas públicas como corredores e elevadores)Tecnologias Principais

Sensor de Radar Doppler de Micro-ondas, Sensor de Radar de 24,125 GHz, Detector de Movimento para Portas Automáticas, Sensor de Detecção de Campo Amplo, Sensor de Movimento IP54
