Sensor de Radar Doppler de Micro-ondas à Prova d'Água IP54 com Sensibilidade Ajustável e Amplo Campo de Detecção para Detecção de Movimento de Portas Automáticas

Nome da marca:	JUTAI
Número do modelo:	RD24-4
MOQ:	100
preço:	4-6 USD according to order quantity
Detalhes da embalagem:	CAIXA
Condições de pagamento:	T/T, paypal, alipay, Western Union

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

SHENZHEN CHINA

Certificação:

Documento:

Habilidade da fonte:

5000 unidades por mês

Destacar:

Sensor de radar Doppler de micro-ondas à prova d'água IP54

Detector de movimento automático de porta com sensibilidade ajustável

Sensor de radar de amplo campo de detecção de 24

Descrição do produto

Sensor de Porta Automática RD24-4S

Sensor de radar Doppler de micro-ondas de alto desempenho com classificação à prova d'água IP54 e sensibilidade ajustável para aplicações profissionais de detecção de movimento.

Tecnologias Principais: Sensor de Radar Doppler de Micro-ondas, Sensor de Radar de 24.125GHz, Detector de Movimento para Portas Automáticas, Sensor de Detecção de Campo Amplo, Sensor de Movimento IP54

Destaques do Produto

Frequência de micro-ondas principal de 24.125GHz para detecção de movimento estável (≥5cm/s)
Campo de detecção amplo: 4m(L)×2m(P) a 2,2m de altura de montagem
Ajuste flexível de ângulo: inclinação vertical de 0°~90° / lateral de -30°~+30°
Ampla fonte de tensão: 12-24V AC/DC com baixo consumo de energia (≤2W)
Proteção IP54 e temperatura de trabalho de -20°C~+55°C para uso interno/externo semi-fechado
Fácil instalação e ajuste com tamanho compacto, potenciômetro de sensibilidade e indicação clara de status por LED
Saída confiável: retenção de sinal de 1,5s, tensão máxima de contato de 42V AC/DC, corrente resistiva de 1A

Visão Geral do Produto

O RD24-4S é um sensor de radar Doppler de micro-ondas de alto desempenho projetado para cenários profissionais de detecção de movimento, incluindo indução de portas automáticas, monitoramento de segurança e automação industrial. Utilizando tecnologia de micro-ondas de 24.125GHz, ele possui uma antena planar de campo amplo para captura precisa de alvos em movimento (velocidade mínima de 5cm/s) sem pontos cegos. O alcance de detecção, posição e profundidade podem ser ajustados de forma flexível através do ângulo de inclinação e do potenciômetro de sensibilidade.

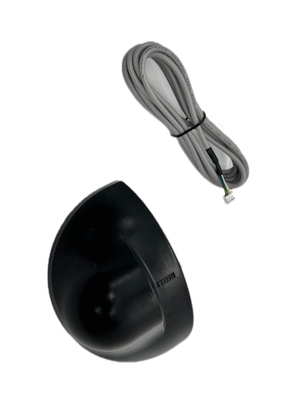

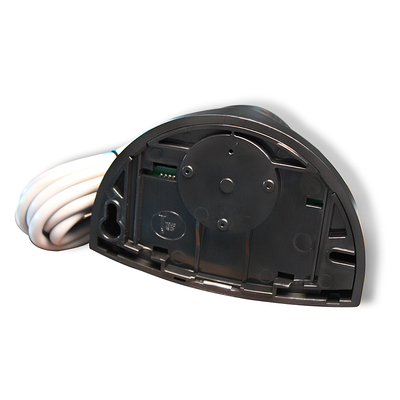

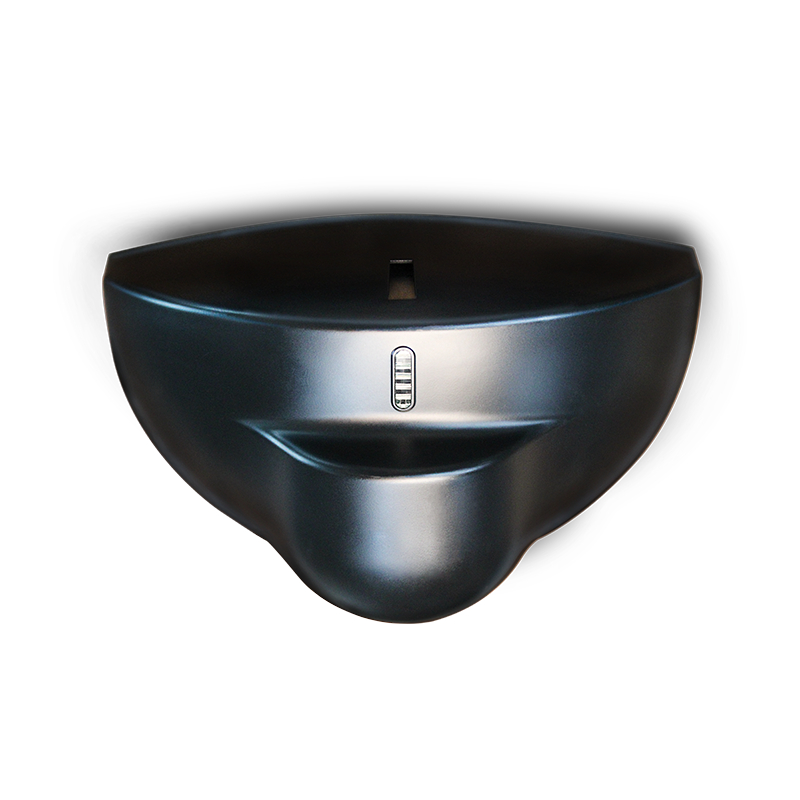

Com uma carcaça compacta de ABS (preta/prata), design leve (0,215kg) e cabo pré-conectado de 2,2m, o sensor é fácil de montar e conectar (conector JST + interface COM/NO do relé). Ele suporta fonte de tensão ampla de 12-24V AC/DC, atende aos padrões de resistência à poeira e água IP54 e opera de forma confiável em temperaturas de -20°C a +55°C, tornando-o adequado para vários ambientes comerciais e industriais. O indicador LED integrado fornece feedback intuitivo do status de funcionamento, e o produto está em conformidade com os padrões internacionais R&TTE 1999/5/EC e EMC 89/336/EEC.

Especificações Técnicas

Parâmetro	Especificação
Tecnologia	Radar Doppler de Micro-ondas
Frequência do Transmissor	24.125GHz
Potência Irradiada do Transmissor	<20 dBm EIRP
Densidade de Potência do Transmissor	≤5mW/cm
Altura Máxima de Montagem	3m
Ângulos de Inclinação	0°~90° vertical; -30°~+30° lateral
Campo de Detecção (montagem a 2,2m)	4m(L)×2m(P)
Modo de Detecção	Detecção de movimento
Velocidade Mínima Detectável	5cm/s (eixo do sensor)
Tensão de Alimentação	12-24V AC ±10%; 12-24V DC +30% / -10%
Frequência da Rede Elétrica	50-60Hz
Consumo de Energia	≤2W(VA)
Modo de Saída	Saída de tubo de comutação
Tempo de Saída do Sinal	Retenção de 1,5s
Tensão Máxima de Contato	42V AC/DC
Corrente Máxima de Contato	1A (resistiva)
Potência Máxima de Comutação	30W(DC) / 60VA(AC)
Faixa de Temperatura de Trabalho	-20°C ~ +55°C
Grau de Proteção	IP54
Conformidade Normativa	R&TTE 1999/5/EC; EMC 89/336/EEC
Material	ABS
Cor da Carcaça	Preto/Prata
Dimensões (L×A×P)	120mm×80mm×50mm
Peso Líquido	0,215kg
Comprimento do Cabo	2,2m

Guia de Instalação e Ajuste

O desempenho do sensor está intimamente relacionado à instalação e ajuste corretos — operação simples sem necessidade de ferramentas profissionais:

Requisitos de Montagem: Evite posições com vibração, proximidade de lâmpadas fluorescentes e oclusão do sensor; não toque nas partes eletrônicas internas durante a instalação.
Ajuste de Sensibilidade: Gire o potenciômetro de sensibilidade suave e lentamente; o valor de sensibilidade determina o tamanho do campo de detecção (ajuste para 1/2 ou superior para curta distância de detecção).
Ajuste de Ângulo: Ângulo lateral da antena planar = posição do campo de detecção; ângulo vertical = profundidade do campo de detecção; ajuste o ângulo do módulo de micro-ondas para ≥45° para detecção ideal.
Verificação de Status: LED pisca após a energização (standby normal); LED acende continuamente quando um alvo em movimento é detectado (gatilho de detecção).

Guia de Solução de Problemas

Soluções rápidas para problemas operacionais comuns:

Fenômeno da Falha	Causas Prováveis	Ação Corretiva
Porta não abre e LED sem luz	Sensor desligado	Verifique a conexão da fiação e a validade da fonte de alimentação
Porta abre/fecha constantemente	Sensor detecta vibração/movimento da porta; fonte de interferência no alcance de detecção	Fixe o sensor firmemente; aumente o ângulo de inclinação/reduza a sensibilidade; remova fontes de interferência no campo de detecção
Distância de detecção muito curta	Baixa sensibilidade; ângulo do módulo de micro-ondas <45°; sensor bloqueadoAjuste o potenciômetro de sensibilidade para 1/2 ou superior; ajuste o ângulo do módulo para ≥45°; remova objetos oclusores	Cenários de Aplicação

O RD24-4S é um sensor de detecção de movimento multisscenário com alta adaptabilidade, aplicável principalmente a:

Sistemas de Portas Automáticas:

Portas deslizantes, portas de abrir, portas de indução de vidro (edifícios comerciais, shoppings, prédios de escritórios)Segurança e Monitoramento:
Detecção de segurança de perímetro, indução de movimento humano interno (residencial, fábrica, armazém)Automação Industrial:
Detecção de movimento de esteiras, indução de partida/parada de equipamentos (linhas de produção de indústria leve)Edifício Inteligente:
Indução de iluminação inteligente, indução de ar condicionado (áreas públicas como corredores e elevadores)
