NED200 Industrial-Grade LED Drive Board, Intelligent LED Display Control Core com RS485/Ethernet/MQTT Multi-Protocol para estacionamento e automação de fábrica

Nome da marca:	JUTAI
Número do modelo:	NED 200
MOQ:	Suporte 1-10 Pcs para amostra
preço:	Negociável
Detalhes da embalagem:	1 série 1 desenho animado
Condições de pagamento:	T/T, Western Union, Paypal, Alipay

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

SHENZHEN CHINA

Certificação:

Interface de comunicação::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Tensão operacional::

DC12V

Corrente operacional::

2A Máximo

Temperatura operacional::

-40℃ ~ 85℃

Dimensões Gerais::

115 mm (C) * 85 mm (L) * 15 mm (A)

Espaçamento dos Furos de Montagem::

105 mm (C) * 75 mm (L)

Interface IO::

Entrada 2IO, saída 2OC IO, saída 2Relay IO

Interface da tela de exibição::

HUB75, HUB08

Saída do amplificador de potência::

1 porta, 4Ω 8W

Protocolos suportados::

RS485, TCP, MQTT

Habilidade da fonte:

2000 set por mês

Destacar:

Placa de acionamento LED industrial com RS485

núcleo de controle de display LED com Ethernet

placa de acionamento LED para automação de estacionamento

Descrição do produto

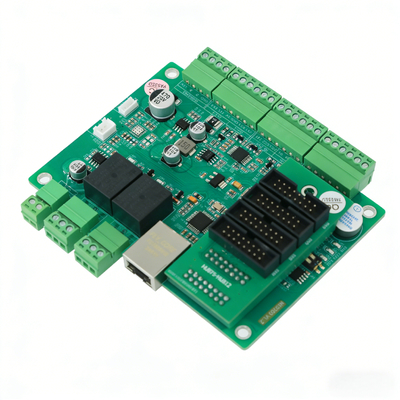

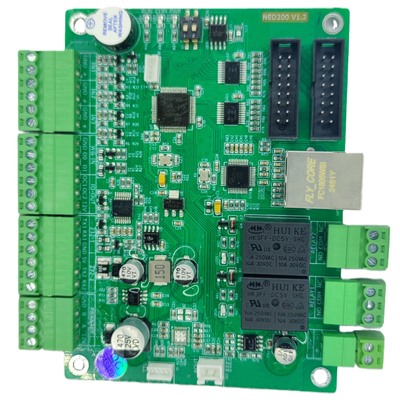

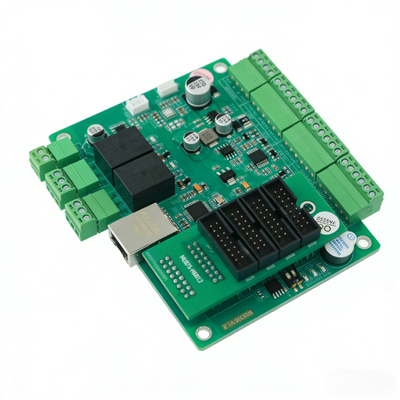

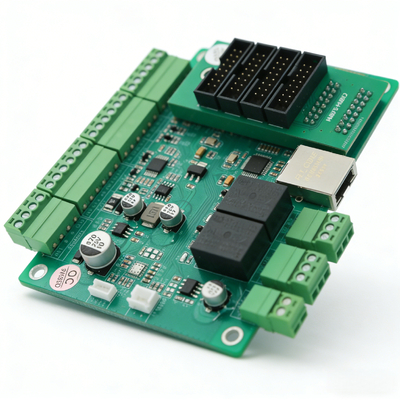

Placa Controladora de Display LED NED200 com Display Duplo de Código QR (Longa/Curta Distância), Transmissão de Voz e Atualização Remota IAP para Complexos Comerciais e Áreas Cênicas

A Placa Controladora de Display LED NED200 é um dispositivo de controle inteligente profissional, projetado para complexos comerciais e áreas cênicas, com modos duplos de exibição de código QR (longa/curta distância) para atender a diversas necessidades interativas. Como um elo central entre sistemas de nível superior e terminais de display LED, integra funções de transmissão de voz e atualização remota IAP, fornecendo uma solução de controle contínua e eficiente para cenários de exibição comercial e cênica. Seu design de código QR duplo suporta códigos QR em tela cheia para escaneamento de longa distância (2-5m) e códigos QR de 3 linhas para escaneamento de curta distância (0,5-2m), permitindo funções como escaneamento para obter cupons de shopping, rotas de turismo em pontos turísticos e mapas de navegação, enquanto o controle independente de 4 linhas suporta até 80 bytes por linha e mais de 100 idiomas, exibindo perfeitamente navegação por andar, avisos de atividades e introduções de pontos turísticos.

Equipada com transmissão de voz de alto desempenho e capacidades de atualização remota IAP, a Placa Controladora de Display LED NED200 aprimora a conveniência operacional e a experiência do usuário para complexos comerciais e áreas cênicas. Suporta modos de reprodução de voz sequencial e imediata, com 8MB de armazenamento para até 256 arquivos de voz, permitindo prompts de voz em tempo real para promoções, diretrizes de segurança e lembretes para visitantes. A função de atualização remota IAP permite atualizações contínuas via TCP, navegador ou plataforma em nuvem, adicionando novas funções e otimizando a lógica sem operações no local. Com confiabilidade de nível industrial (temperatura operacional ampla de -40°C a 85°C, proteção ESD e contra sobrecorrente), opera de forma estável em cenários internos e externos, conectando-se perfeitamente com sistemas de gerenciamento de shoppings e equipamentos de áreas cênicas para aumentar a eficiência de gerenciamento e a satisfação dos visitantes.

Principais Vantagens
* Comunicação Multi-Protocolo: Suporta RS485, Ethernet e MQTT, três métodos de comunicação principais, fácil de conectar com vários sistemas de gerenciamento
* Controle Independente de 4 Linhas: Realiza a exibição independente de tela LED de 4 linhas, linha única com no máximo 80 bytes, suporta exibição multilíngue (mais de 100 idiomas mundialmente)
* Modos Duplos de Exibição de Código QR: Código QR em tela cheia (escaneamento de longa distância de 2-5m) e código QR de 3 linhas (escaneamento de curta distância de 0,5-2m) para diferentes necessidades de cenário
* Funções Interativas Integradas: Integra controle de transmissão de voz, link de relé e leitura de status IO, realiza controle de parada única de display LED e dispositivos periféricos
* Confiabilidade de Nível Industrial: Temperatura operacional ampla de -40°C a 85°C, com proteção contra conexão reversa, ESD/pulso e sobrecorrente, adequada para ambientes externos/industriais hostis
* Expansão e Atualização Flexíveis: Suporta atualização remota IAP (TCP/navegador/nuvem), armazenamento de voz de 8MB (máximo de 256 arquivos) e pode conectar barreiras, sensores, equipamentos de voz, etc.
* Exibição de Tempo em Tempo Real: Suporta exibição sobreposta de formato de hora personalizado, atualização automática em tempo real sem operação manual

Principais Parâmetros Técnicos
Parâmetros Elétricos e Físicos Básicos
* Tensão de Operação: DC12V (com proteção contra conexão reversa)
* Corrente de Operação: 2A MÁX
* Temperatura de Operação: -40°C a 85°C (umidade relativa <80%, sem condensação)* Dimensões Gerais: 115mm (Comprimento) * 85mm (Largura) * 15mm (Altura)
* Espaçamento dos Furos de Montagem: 105mm (Comprimento) * 75mm (Largura)
* Conversão de Energia Embutida: Circuito de 12V para 5V, saída de corrente contínua máxima de 1,2A para dispositivos externos
Configuração Rica de Interface

* Interface Ethernet (TCP/IP): 1 porta, adaptável 10/100M, com isolamento
* Interface RS232: 2 portas, operação independente, ajustável de 4800-115200bps, proteção ESD/pulso
* Interface RS485: 1 porta, ajustável de 4800-115200bps, proteção ESD/pulso
* Interface TTL: 1 porta, 4800-115200bps, nível de 3,3V
* Interface Wiegand: 1 porta, Wiegand 26/34 adaptável
* Entrada IO: 2 canais, não isolados, faixa de sinal de 0-5V
* Saída IO: 2 OC não isolados (máx. 12V/0,2A) + 2 relés isolados (250VAC 10A / 30VDC 10A)
* Saída do Amplificador de Potência: 1 porta, 4Ω 8W
* Interface de Display LED: 1 HUB75 + 1 HUB08 (expansão externa para 4*HUB12)
Parâmetros Funcionais

* Protocolos Suportados: RS485 (taxa de 9600 baud), TCP (porta 8008), MQTT

* Capacidade de Exibição: Controle independente de 4 linhas, linha única com no máximo 80 bytes
* Exibição de Código QR: Tela cheia (máx. 52 caracteres) / 3 linhas (máx. 77 caracteres), cor branca
* Transmissão de Voz: Máximo de 32 IDs de voz por comando, modo de reprodução sequencial/imediata, armazenamento de 8MB (mais de 250 arquivos)
* Atualização Remota: Suporta atualização IAP via TCP/navegador/nuvem
* Identificador Único: ID global único para identificação do dispositivo e controle de acesso
* Codificações Suportadas: GBK, UTF8, UNICODE (opcional, suporte único apenas)
Principais Funções Principais

1. Display LED Independente Multi-Linha

* Controle independente de 4 linhas, cada linha pode definir conteúdo de exibição exclusivo

* Suporta mais de 100 idiomas, compatível com chinês, inglês, números e outros idiomas nacionais
* Exibição sobreposta de tempo em tempo real, formato de hora personalizado (ano/mês/dia/hora/minuto/segundo), atualização automática
* Máximo de 80 bytes por linha, atende a todas as necessidades de exibição de informações de texto de vários cenários
2. Exibição Interativa Dupla de Código QR

* Código QR em Tela Cheia: Para escaneamento de longa distância de 2-5m, máximo de 52 caracteres, trunca automaticamente o conteúdo em excesso

* Código QR de 3 Linhas: Para escaneamento de curta distância de 0,5-2m, 4ª linha para descrição de texto, máximo de 77 caracteres
* Cor fixa do código QR branco, limpa automaticamente o conteúdo original, restaura via comando após sair do modo de código QR
* Realiza pagamento por código QR, navegação por código QR, registro por código QR e outras operações interativas
3. Controle de Transmissão de Voz

* Controla a placa de voz para reproduzir arquivos de voz pré-definidos (armazenamento de 8MB, máximo de 256 arquivos)

* Dois modos de reprodução: Reprodução Sequencial (espera o fim do anterior) / Reprodução Imediata (interrompe a voz atual)
* Máximo de 32 IDs de voz por comando, suporta atualização de arquivos de voz no local via ferramentas especiais
* Link com eventos externos (gatilho IO, código QR, etc.) para realizar transmissão de voz automática
4. Link de Periféricos e Detecção IO

* Controle de Relé: Saída isolada de 2 canais de relé, suporta tempo de fechamento definido (unidade de 0,1s), link com barreiras, luzes, fontes de alimentação

* Leitura de Status IO: Entrada IO de 2 canais, detecta sinais de contato seco (0=inválido/1=válido), monitora o status do gatilho do sensor/botão
* Link Automático: Realiza automação de parada única "detecção de sinal - transmissão de voz - ação de relé", sem intervenção manual
5. Atualização e Gerenciamento Remoto

* Suporta atualização remota IAP via ferramenta de atualização TCP, navegador ou plataforma em nuvem

* Adiciona novas funções em tempo real, otimiza a lógica existente sem operação no local
* ID global único, realiza controle de acesso ao dispositivo e identificação de origem, protege os direitos do cliente
Cenários de Aplicação Típicos

1. Cenário de Estacionamento* Display de 4 linhas: Número da vaga, taxa de estacionamento, hora em tempo real, lembrete gentil

* Exibição de código QR em tela cheia para pagamento por código QR, sem necessidade de sair do carro ou fila

* IO detecta entrada/saída de veículo, aciona transmissão de voz "Bem-vindo/Obrigado por vir"
* Link de relé com barreira, realiza automação "pagamento por código QR - barreira aberta - prompt de voz"
2. Cenário de Complexo Comercial
* Display de 4 linhas: Navegação por andar, promoção de marca, aviso de atividade, hora em tempo real

* Código QR de 3 linhas para escanear código para obter mapa/cupons do shopping, 4ª linha para prompt de texto

* Link com o sistema do shopping, atualiza em tempo real informações de promoção e avisos de atividades
3. Cenário de Parque/Área Cênica
* Display de 4 linhas: Diretrizes de segurança, atividade temporária, introdução de ponto turístico, hora em tempo real

* Código QR de 3 linhas para escanear código para obter rota turística, 4ª linha marca "Escanear para guia detalhado"

* IO detecta fluxo de pessoal, aciona transmissão de voz de dicas de segurança e lembretes de pontos turísticos
4. Cenário de Fábrica/Oficina
* Display de 4 linhas: Cronograma de produção, status do equipamento, aviso de segurança, hora em tempo real

* IO detecta anormalidade do equipamento, aciona transmissão de voz "Erro no equipamento, por favor, resolva a tempo"

* Link de relé corta o fornecimento de energia do equipamento, evita expansão de falhas
* Realiza gerenciamento inteligente de produção e alerta precoce de falhas de equipamento
5. Cenário de Comunidade/Controle de Acesso
* Display de 4 linhas: Informações do visitante, aviso de acesso, hora em tempo real, dicas de segurança

* Código QR de 3 linhas para registro de visitante por código QR, 4ª linha para guia de registro

* Após registro bem-sucedido, relé abre o controle de acesso e reproduz voz "Bem-vindo"
* Realiza gerenciamento de controle de acesso sem supervisão e rastreabilidade de informações do visitante
Embalagem e Envio
Embalagem

* Embalagem antiestática padrão para placa de controle industrial PCB

* Proteção interna contra choque de espuma, evita danos durante o transporte

* Embalagem e rotulagem personalizadas de acordo com os requisitos do cliente (OEM/ODM)
Envio
* Suporta expresso internacional: DHL, FedEx, UPS, TNT, EMS (3-7 dias úteis)

* Suporta frete aéreo/marítimo para pedidos em massa (15-30 dias úteis, depende do destino)

* Forneceremos o número de rastreamento imediatamente após o envio, rastreando o status da logística em tempo real
* Embalagem profissional para transporte de longa distância, garante a integridade do produto
Serviço de Personalização
Oferecemos serviços de personalização OEM/ODM de parada única para clientes globais, incluindo:

* Personalização de função de firmware e adaptação de protocolo (personalizar de acordo com as necessidades do cenário)

* Personalização e pré-carga de arquivos de voz (conteúdo de transmissão de voz personalizado)* Personalização de rotulagem e LOGO (imprimir marca e modelo do cliente)* Ajuste da interface de hardware (de acordo com as necessidades reais de conexão do dispositivo)

* Personalização de acoplamento de plataforma em nuvem (conexão contínua com o sistema de gerenciamento existente do cliente)
Entre em contato conosco com seus requisitos detalhados de personalização, forneceremos soluções e cotações profissionais.
Perguntas Frequentes (FAQ)
P1: Quais métodos de comunicação o NED200 suporta?
R: Ele suporta três métodos de comunicação principais: RS485, Ethernet (TCP) e MQTT, que podem ser selecionados de forma flexível de acordo com o cenário real.

P2: Quantos idiomas a placa controladora LED suporta?

R: Ela suporta mais de 100 idiomas mundialmente, a biblioteca de fontes padrão inclui chinês simplificado/tradicional, inglês, tailandês, coreano, árabe, etc., e suporta codificação GBK/UTF8/UNICODE.

P3: O modo de exibição de código QR pode ser alternado livremente?

R: Sim, ele suporta dois modos: tela cheia e código QR de 3 linhas. O conteúdo de exibição original pode ser restaurado enviando um comando após sair do modo de código QR.

P4: O NED200 é adequado para uso externo?

R: Sim, é um design de nível industrial, com ampla temperatura operacional de -40°C a 85°C e múltiplas funções de proteção, totalmente adequado para ambientes externos hostis.

P5: Ele suporta atualização remota?

R: Sim, ele suporta atualização remota IAP via ferramenta de atualização TCP, navegador ou plataforma em nuvem, que pode adicionar novas funções e otimizar a lógica em tempo real sem operação no local.

P6: Ele pode se conectar a dispositivos periféricos como barreiras e sensores?

R: Sim, ele possui saída de relé de 2 canais e entrada IO de 2 canais, que podem se conectar a barreiras, luzes, sensores, botões e outros dispositivos periféricos para realizar controle de link automático.
