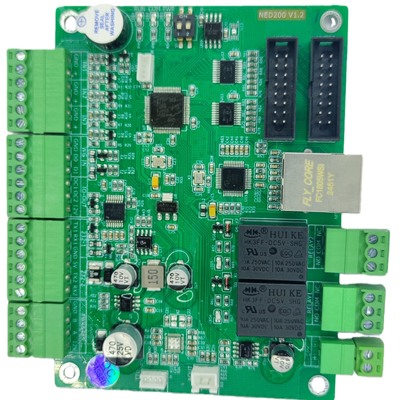

NED200 LED Display Driver Board com dupla QR Code Display (Long/Short Distance), Voice Broadcast & Remote IAP Upgrade para complexos comerciais e áreas cênicas

Nome da marca:	JUTAI
Número do modelo:	NED 200
MOQ:	Suporte 1-10 Pcs para amostra
preço:	Negociável
Detalhes da embalagem:	1 série 1 desenho animado
Condições de pagamento:	T/T, Western Union, Paypal, Alipay

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

SHENZHEN CHINA

Certificação:

Interface de comunicação::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Tensão operacional::

DC12V

Corrente operacional::

2A Máximo

Temperatura operacional::

-40℃ ~ 85℃

Dimensões Gerais::

115 mm (C) * 85 mm (L) * 15 mm (A)

Espaçamento dos Furos de Montagem::

105 mm (C) * 75 mm (L)

Interface IO::

Entrada 2IO, saída 2OC IO, saída 2Relay IO

Interface da tela de exibição::

HUB75, HUB08

Saída do amplificador de potência::

1 porta, 4Ω 8W

Protocolos suportados::

RS485, TCP, MQTT

Habilidade da fonte:

2000 set por mês

Destacar:

Painel de direção de LED com código QR

painel do condutor com dupla exibição de código QR

controlador LED de atualização do IAP remoto

Descrição do produto

Placa de Controle LED Industrial NED200, Núcleo Inteligente de Controle de Display LED com RS485/Ethernet/MQTT Multi-Protocolo para Automação de Estacionamentos e Fábricas

A Placa de Controle LED Industrial NED200 serve como o dispositivo de controle inteligente central para displays de LED, conectando perfeitamente sistemas de gerenciamento de nível superior com terminais de display de LED para realizar exibição de conteúdo estável, controle interativo e ligação de múltiplos dispositivos. Projetada para cenários industriais, esta placa de controle integra três protocolos de comunicação principais: RS485, Ethernet e MQTT, permitindo conexão flexível com vários sistemas de gerenciamento de estacionamentos, equipamentos de automação de fábrica e outras plataformas de controle industrial sem modificar a arquitetura de hardware existente. Com função de controle independente de 4 linhas, suporta até 80 bytes por linha e mais de 100 idiomas em todo o mundo, atendendo perfeitamente às necessidades de exibição de texto de estacionamentos (como número da vaga, taxa de estacionamento) e fábricas (como cronograma de produção, status do equipamento), ao mesmo tempo em que realiza a exibição de sobreposição de tempo em tempo real com atualização automática.

Apresentando confiabilidade de nível industrial, a Placa de Controle LED NED200 opera de forma estável em uma ampla faixa de temperatura de -40°C a 85°C, com proteção contra conexão reversa, ESD/pulso e sobrecorrente para se adaptar a ambientes externos e industriais hostis. Integra controle de transmissão de voz, ligação de relé e funções de leitura de status de IO, permitindo o controle de um único ponto de displays de LED e dispositivos periféricos — para estacionamentos, pode acionar barreiras para realizar "pagamento por código QR - abertura de barreira - prompt de voz" automático; para fábricas, pode detectar anomalias de equipamentos e acionar alarmes de voz em tempo real e corte de energia por relé para evitar expansão de falhas. Suportando atualização remota IAP via TCP, navegador ou plataforma em nuvem, o NED200 garante manutenção pós-venda conveniente, ajudando as empresas a reduzir custos de operação no local e melhorar a eficiência de gerenciamento.

Vantagens Principais
* Comunicação Multi-Protocolo: Suporta RS485, Ethernet e MQTT, três métodos de comunicação principais, fácil de conectar com vários sistemas de gerenciamento
* Controle Independente de 4 Linhas: Realiza exibição independente de tela LED de 4 linhas, linha única com no máximo 80 bytes, suporta exibição multilíngue (mais de 100 idiomas em todo o mundo)
* Modos Duplos de Exibição de Código QR: Código QR em tela cheia (varredura de longa distância de 2-5m) e código QR de 3 linhas (varredura de curta distância de 0,5-2m) para diferentes necessidades de cenário
* Funções Interativas Integradas: Integra controle de transmissão de voz, ligação de relé e leitura de status de IO, realiza controle de um único ponto de display LED e dispositivos periféricos
* Confiabilidade de Nível Industrial: Temperatura operacional ampla de -40°C a 85°C, com proteção contra conexão reversa, ESD/pulso e sobrecorrente, adequada para ambientes externos/industriais hostis
* Expansão e Atualização Flexíveis: Suporta atualização remota IAP (TCP/navegador/nuvem), armazenamento de voz de 8MB (máximo de 256 arquivos) e pode acionar barreiras, sensores, equipamentos de voz, etc.
* Exibição de Tempo em Tempo Real: Suporta exibição de sobreposição de formato de hora personalizado, atualização automática em tempo real sem operação manual

Parâmetros Técnicos Principais
Parâmetros Elétricos e Físicos Básicos
* Tensão de Operação: DC12V (com proteção contra conexão reversa)
* Corrente de Operação: 2A MÁX
* Temperatura de Operação: -40°C a 85°C (umidade relativa <80%, sem condensação)* Dimensões Gerais: 115mm (Comprimento) * 85mm (Largura) * 15mm (Altura)
* Espaçamento dos Furos de Montagem: 105mm (Comprimento) * 75mm (Largura)
* Conversão de Energia Integrada: Circuito de 12V para 5V, saída de corrente contínua máxima de 1,2A para dispositivos externos
Configuração Rica de Interface

* Interface Ethernet (TCP/IP): 1 porta, adaptável 10/100M, com isolamento
* Interface RS232: 2 portas, operação independente, ajustável de 4800-115200bps, proteção ESD/pulso
* Interface RS485: 1 porta, ajustável de 4800-115200bps, proteção ESD/pulso
* Interface TTL: 1 porta, 4800-115200bps, nível de 3,3V
* Interface Wiegand: 1 porta, Wiegand 26/34 adaptável
* Entrada IO: 2 canais, não isolados, faixa de sinal de 0-5V
* Saída IO: 2OC não isolados (máx. 12V/0,2A) + 2 relés isolados (250VAC 10A / 30VDC 10A)
* Saída do Amplificador de Potência: 1 porta, 4Ω 8W

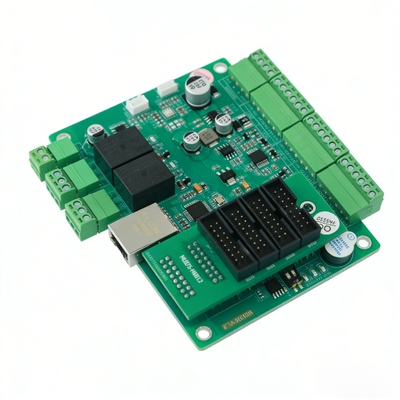

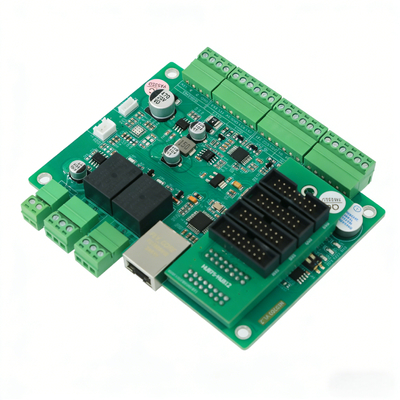

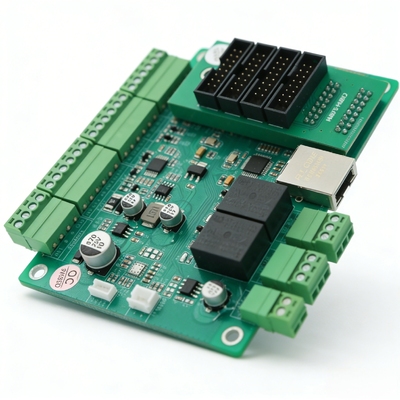

* Interface de Display LED: 1HUB75 + 1HUB08 (expansão externa para 4*HUB12)
Parâmetros Funcionais

* Protocolos Suportados: RS485 (taxa de 9600 baud), TCP (porta 8008), MQTT

* Capacidade de Exibição: Controle independente de 4 linhas, linha única com no máximo 80 bytes
* Exibição de Código QR: Tela cheia (máximo de 52 caracteres) / 3 linhas (máximo de 77 caracteres), cor branca
* Transmissão de Voz: Máximo de 32 IDs de voz por comando, modo de reprodução sequencial/imediata, armazenamento de 8MB (mais de 250 arquivos)
* Atualização Remota: Suporta atualização IAP via TCP/navegador/nuvem
* Identificador Único: ID global único para identificação de dispositivo e controle de acesso
* Codificações Suportadas: GBK, UTF8, UNICODE (opcional, suporte único apenas)
Principais Funções do Núcleo

1. Exibição LED Independente Multi-Linha

* Controle independente de 4 linhas, cada linha pode definir conteúdo de exibição exclusivo

* Suporta mais de 100 idiomas, compatível com chinês, inglês, números e outros idiomas nacionais
* Exibição de sobreposição de tempo em tempo real, formato de hora personalizado (ano/mês/dia/hora/minuto/segundo), atualização automática
* Máximo de 80 bytes por linha, atende a todas as necessidades de exibição de informações de texto de vários cenários
2. Exibição Interativa de Código QR Duplo

* Código QR em Tela Cheia: Para varredura de longa distância de 2-5m, máximo de 52 caracteres, trunca automaticamente o conteúdo em excesso

* Código QR de 3 Linhas: Para varredura de curta distância de 0,5-2m, 4ª linha para descrição de texto, máximo de 77 caracteres
* Cor fixa do código QR em branco, limpa automaticamente o conteúdo original, restaura via comando após sair do modo de código QR
* Realiza pagamento por código QR, navegação por código QR, registro por código QR e outras operações interativas
3. Controle de Transmissão de Voz

* Controla a placa de voz para reproduzir arquivos de voz pré-definidos (armazenamento de 8MB, máximo de 256 arquivos)

* Dois modos de reprodução: Reprodução Sequencial (espera o fim do anterior) / Reprodução Imediata (interrompe a voz atual)
* Máximo de 32 IDs de voz por comando, suporta atualização de arquivos de voz no local via ferramentas especiais
* Liga com eventos externos (gatilho IO, código QR, etc.) para realizar transmissão de voz automática
4. Ligação de Periféricos e Detecção de IO

* Controle de Relé: Saída isolada de 2 canais de relé, suporta tempo de fechamento definido (unidade de 0,1s), aciona barreiras, luzes, fontes de alimentação

* Leitura de Status de IO: Entrada de IO de 2 canais, detecta sinais de contato seco (0=inválido/1=válido), monitora status de gatilho de sensor/botão
* Ligação Automática: Realiza "detecção de sinal - transmissão de voz - ação de relé" automação de um único ponto, sem intervenção manual
5. Atualização e Gerenciamento Remoto

* Suporta atualização remota IAP via ferramenta de atualização TCP, navegador ou plataforma em nuvem

* Adiciona novas funções em tempo real, otimiza a lógica existente sem operação no local
* ID global único, realiza controle de acesso a dispositivos e identificação de origem, protege os direitos do cliente
Cenários de Aplicação Típicos

1. Cenário de Estacionamento* Exibição de 4 linhas: Número da vaga, taxa de estacionamento, hora em tempo real, lembrete amigável

* Exibição de código QR em tela cheia para pagamento por código QR, sem necessidade de sair do carro ou pegar fila

* IO detecta entrada/saída de veículos, aciona transmissão de voz "Bem-vindo/Obrigado por vir"
* Ligação de relé da barreira, realiza automação "pagamento por código QR - abertura de barreira - prompt de voz"
2. Cenário de Complexo Comercial
* Exibição de 4 linhas: Navegação por andar, promoção de marca, aviso de atividade, hora em tempo real

* Código QR de 3 linhas para escanear e obter mapa/cupons do shopping, 4ª linha para prompt de texto

* Liga com o sistema do shopping, atualiza informações de promoção e avisos de atividade em tempo real
3. Cenário de Parque/Área Cênica
* Exibição de 4 linhas: Diretrizes de segurança, atividade temporária, introdução ao ponto cênico, hora em tempo real

* Código QR de 3 linhas para obter rota turística, 4ª linha marca "Escanear para guia detalhado"

* IO detecta fluxo de pessoal, aciona transmissão de voz de dicas de segurança e lembretes de pontos cênicos
4. Cenário de Fábrica/Oficina
* Exibição de 4 linhas: Cronograma de produção, status do equipamento, aviso de segurança, hora em tempo real

* IO detecta anormalidade do equipamento, aciona transmissão de voz "Erro no equipamento, por favor, resolva a tempo"

* Ligação de relé para cortar o fornecimento de energia do equipamento, evitar expansão de falhas
* Realiza gerenciamento inteligente de produção e alerta precoce de falhas de equipamento
5. Cenário de Comunidade/Controle de Acesso
* Exibição de 4 linhas: Informações de visitantes, aviso de acesso, hora em tempo real, dicas de segurança

* Código QR de 3 linhas para registro de visitantes por código QR, 4ª linha para guia de registro

* Após o registro bem-sucedido, o relé abre o controle de acesso e reproduz a voz "Bem-vindo"
* Realiza gerenciamento de controle de acesso sem supervisão e rastreabilidade de informações de visitantes
Embalagem e Envio
Embalagem

* Embalagem antiestática padrão para placa de PCB de controle industrial

* Proteção interna à prova de choque com espuma, evita danos durante o transporte

* Embalagem e etiquetagem personalizadas de acordo com os requisitos do cliente (OEM/ODM)
Envio
* Suporta expresso internacional: DHL, FedEx, UPS, TNT, EMS (3-7 dias úteis)

* Suporta frete aéreo/marítimo para pedidos em massa (15-30 dias úteis, depende do destino)

* Forneceremos o número de rastreamento imediatamente após o envio, rastreando o status da logística em tempo real
* Embalagem profissional para transporte de longa distância, garante a integridade do produto
Serviço de Personalização
Oferecemos serviços de personalização OEM/ODM de um único ponto para clientes globais, incluindo:

* Personalização de função de firmware e adaptação de protocolo (personalizar de acordo com as necessidades do cenário)

* Personalização e pré-carga de arquivos de voz (conteúdo de transmissão de voz personalizado)* Personalização de etiquetas e LOGO (imprimir marca e modelo do cliente)* Ajuste da interface de hardware (de acordo com as necessidades reais de conexão do dispositivo)

* Personalização de acoplamento de plataforma em nuvem (conexão perfeita com o sistema de gerenciamento existente do cliente)
Entre em contato conosco com seus requisitos detalhados de personalização, forneceremos soluções e cotações profissionais.
Perguntas Frequentes (FAQ)
P1: Quais métodos de comunicação o NED200 suporta?
R: Ele suporta três métodos de comunicação principais: RS485, Ethernet (TCP) e MQTT, que podem ser selecionados de forma flexível de acordo com o cenário real.

P2: Quantos idiomas a placa de controle LED suporta?

R: Ela suporta mais de 100 idiomas em todo o mundo, a biblioteca de fontes padrão inclui chinês simplificado/tradicional, inglês, tailandês, coreano, árabe, etc., e suporta codificação GBK/UTF8/UNICODE.

P3: O modo de exibição de código QR pode ser alternado livremente?

R: Sim, ele suporta dois modos: tela cheia e código QR de 3 linhas, o conteúdo de exibição original pode ser restaurado enviando um comando após sair do modo de código QR.

P4: O NED200 é adequado para uso externo?

R: Sim, é um design de nível industrial, com ampla temperatura operacional de -40°C a 85°C e múltiplas funções de proteção, totalmente adequado para ambientes externos hostis.

P5: Ele suporta atualização remota?

R: Sim, ele suporta atualização remota IAP via ferramenta de atualização TCP, navegador ou plataforma em nuvem, que pode adicionar novas funções e otimizar a lógica em tempo real sem operação no local.

P6: Ele pode ser conectado a dispositivos periféricos como barreiras e sensores?

R: Sim, ele possui saída de 2 canais de relé e entrada de 2 canais de IO, que podem acionar barreiras, luzes, sensores, botões e outros dispositivos periféricos para realizar controle de ligação automática.
