Detector de canal duplo para segurança de veículos automóveis - Prevenção de colisões e diagnóstico LED em tempo real e robusto

Os veículos guiados automáticos (AGV) estão a revolucionar a logística e a produção, aumentando a eficiência e a produtividade.O seu funcionamento seguro em ambientes industriais dinâmicos é críticoAssegurar que os AGV navegem em fábricas ou armazéns movimentados sem incidentes requer tecnologia de detecção sofisticada e confiável.O detector de circuito de canal duplo JUTAI fornece uma solução robusta projetada especificamente para melhorar a segurança dos AGV, evitar colisões e garantir o funcionamento do sistema através de diagnósticos em tempo real.

Prevenção proativa de colisões em ambientes automatizados

A função central da segurança dos veículos automotores é a detecção confiável de obstáculos e presença. O detector de dois canais da JUTAI se destaca neste papel.Portões, ou outras zonas críticas, as suas capacidades de detecção de precisão detectam de forma fiável a presença de AGVs ou outros obstáculos potenciais como empilhadeiras ou carrinhos de pessoal.A configuração de dois canais permite uma lógica de segurança sofisticada, tais como a confirmação da presença numa zona ou a detecção da direcção de deslocamento, a activação das alertas necessárias ou a ordem de desacelerar ou parar o veículo automotor.Esta detecção proactiva é fundamental para evitar colisões dispendiosas, protegendo bens valiosos e assegurando um ambiente de trabalho mais seguro.

Maximize o tempo de atividade com diagnósticos LED em tempo real

Em ambientes industriais acelerados, minimizar o tempo de inatividade é crucial para manter a produtividade.Indicadores visuais claros fornecem atualizações de estado imediatas sobre a potência, integridade do circuito e condições de falha para ambos os canais.Isso permite que o pessoal de manutenção avalie instantaneamente o estado operacional do detector e identifique rapidamente quaisquer problemas potenciais sem precisar de equipamentos de diagnóstico especializadosA resolução de problemas fácil e rápida traduz-se diretamente num aumento da disponibilidade do sistema AGV e em fluxos de trabalho de manutenção mais eficientes, mantendo as suas operações automatizadas a funcionar sem problemas.

Projeto robusto para condições industriais exigentes

Os ambientes industriais apresentam desafios únicos, incluindo poeira, vibrações, flutuações de temperatura e potenciais impactos físicos.Os componentes de segurança dos AGV devem ser construídos para suportar estas condiçõesO detector de circuito de canal duplo JUTAI apresenta uma construção robusta e de nível industrial concebida para uma fiabilidade a longo prazo em ambientes exigentes.A sua construção durável e os seus componentes de qualidade garantem um desempenho consistente apesar dos factores ambientais, fornecendo uma solução de detecção confiável que suporta a operação contínua e eficiente da sua frota de AGV. Confie na JUTAI para uma durabilidade que corresponda às suas demandas operacionais.

Segure as suas operações de AGV com a JUTAI

O detector de circuito de canal duplo JUTAI oferece as capacidades essenciais de prevenção de colisões, diagnósticos fáceis de usare design robusto necessários para ambientes automatizados modernos.

Características

• 1. 15-2000 μh Faixa de detecção
  • O detector de circuito suporta uma ampla faixa de detecção de 15 μH a 2000 μH, com vários tamanhos e configurações de circuito para aplicação versátil em diferentes cenários de detecção de tráfego.
  • A ampla gama de detecção permite que o nosso detector de loop para detectar todos os tipos de veículos, motocicletas, carros, caminhão ultra longo, ônibus e assim por diante

• 2- Lado compacto.
  • A carcaça compacta e bem concebida combina todos os requisitos da indústria em termos de características e funcionalidade, permitindo que este detector seja incorporado em qualquer sistema de detecção de tráfego existente.

• 3Capacidades de diagnóstico e indicação LED
  • As capacidades de diagnóstico abrangentes permitem um diagnóstico preciso dos problemas de circuito e instalação e mostram através do estado do LED, garantindo um desempenho ideal e reduzindo o tempo de inatividade.

• 4. Horário de presença selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito, proporcionando flexibilidade na gestão do tráfego.

• 5Aumentar automaticamente a sensibilidade (ASB)
  • Este recurso detecta de forma fiável grandes combinações de camiões-reboques e veículos de leito alto, aumentando automaticamente a sensibilidade ao máximo na detecção do veículo, garantindo uma identificação precisa.

• 6. Compensação automática de deriva ambiental
  • Detectores de circuito (ou outros sensores) que se ajustam e calibram automaticamente às alterações das condições ambientais,Manter a precisão e a estabilidade da detecção apesar de factores climáticos e ambientais variados.

• 7. 17 Configuração do interruptor de inclinação
  • O projeto do deslizador de mergulho na concha torna a configuração do detector de loop mais fácil e clara, o que é muito fácil de usar para os usuários.Os utilizadores podem definir todas as funções primeiro e depois instalar o detector de loop.

• 8Os canais duplos trabalham cooperativamente ou de forma independente.
  • O detector de loop de canal duplo pode ser usado como duas versões de canal único, Suporta dois canais de detecção independentes.
  • Também permitindo o monitoramento simultâneo de múltiplos loops, o detector de loop tem a capacidade de reconhecer a direção em aplicações de um único canal.Melhorar a flexibilidade e a precisão da detecção de veículos.

• 9Interferência anti-crosstalk.
  • Através do interruptor de mergulho, a frequência do detector de loop pode ser ajustada para evitar interferências de crosstalk causadas pela instalação de duas bobinas de loop muito próximas.





---



Conexões







Modos de operação

O detector da série LD-200 pode ser configurado para qualquer um dos seguintes modos:

Modo de Presença	Modo de pulso
Modo de presença lógica AB (operação de barreira)	Modo de pulso de lógica AB ((Lógica de contagem)



Indicações e comutação

LED de alimentação: LED de alimentação vermelho indica

• CH1 Detecção de LED: Continuamente ligado: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

• Lâmpadas de detecção de CH2:Continua ligadas: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.



Selecção da sensibilidade

• A sensibilidade e a frequência do circuito podem ser ajustadas por meio de um interruptor de 7 vias e de um interruptor de 10 vias.

• O utilizador pode seleccionar 8 configurações diferentes alterando a configuração do interruptor de mergulho para modos diferentes como noPara a selecção da sensibilidade CH1, os interruptores 6, 7 e 8 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.

• Para a selecção da sensibilidade ao CH2, os interruptores 3, 4 e 5 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.

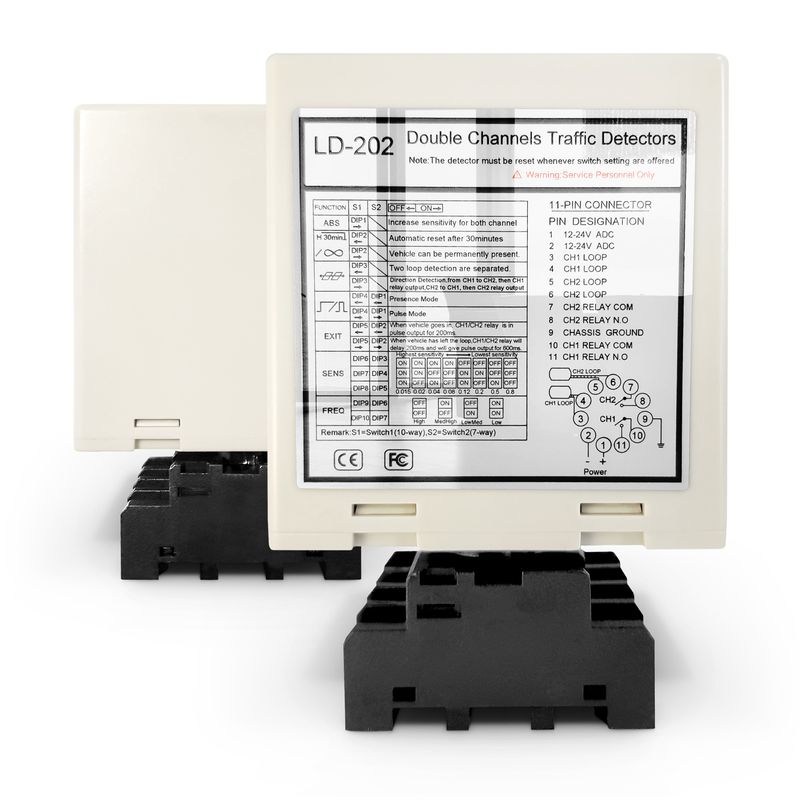

¢Comutador1=S1: Seleção da função de loop do canal 1 (Comutador de desvio de 10 vias)

• (Interruptor 1) DIP1 e DIP2 Aumento especial de sensibilidade para ambos os reboques (ambos canais)











• (Interruptor1=S1) D3,D4,D5 e ((Interruptor2=S2) D1,D2 Configuração de funções especiais(Modo1,2,3 DirecçãoDetecção.5,6 Modo normal, dois circuitos de detecção são separados.)







• (Comutador1=S1) D6 & D7 & D8 e (Comutador2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2.(Oito níveis de escolha)







• (Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequência de ajuste (20 K a 100 KHz).

Botão de reinicialização: Por favor, note: o LD-200 deve ser reiniciado sempre que uma alteração de configuração for feita nos interruptores de mergulho.







Instalação do Loop

Os laços são selados usando um composto epoxídico preto de "conjunção rápida" ou mastica de betume quente para se misturar com a superfície da estrada.



Ao instalar, mantenha a tomada do produto na direcção vertical







Disparar com dificuldade







---



Série de produtos

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canal único 100-240 V AC	Canal único 12-24 V AC/DC	Dual canal 100-240 V AC	Dual canal 12-24 V AV/DC	Cabos de circuito 305 m bobina de teflão
