Loop de dois canais com alerta de falha. Operação confiável e interferência anti-interferência.

Em sistemas críticos de controlo de acesso, gestão de tráfego e automação industrial, a fiabilidade não é apenas uma característica, é essencial.e aumento dos custos operacionaisO detector de circuito de dois canais JUTAI foi concebido desde o início para uma operação confiável e contínua.incorporando alertas de falhas inteligentes e robusta tecnologia anti-interferência para manter os seus sistemas a funcionar sem problemas e de forma previsível.

Manutenção proativa com alertas de avarias integrados

A solução de problemas com detectores de circuito pode ser demorada e frustrante.Capacidades de diagnóstico integradasOs tecnicos podem identificar rapidamente problemas potenciais como curtocircuitos, circuitos abertos,ou alterações significativas da indutividade sem ensaios extensosEste recurso de diagnóstico proativo reduz drasticamente o tempo de resolução de problemas, minimiza o tempo de inatividade do sistema e permite uma manutenção rápida e direcionada, garantindo que as suas operações permaneçam eficientes.A JUTAI dá-lhe as informações necessárias para uma manutenção eficaz.

Desempenho estável sem interferências

As instalações geralmente envolvem múltiplos circuitos operando em proximidade ou ambientes com ruído elétrico significativo, criando o potencial de interação e interferência.Isto pode levar a detecções perdidas ou falsos gatilhosO detector de circuito de dois canais JUTAI aborda diretamente este desafio com a tecnologia avançada de interferência anti-crosstalk.Com capacidades como frequências de funcionamento ajustáveis, o detector permite aos instaladores selecionar configurações distintas para cada canal ou detectores adjacentes.detecção precisa do veículo em que pode confiar constantemente, mesmo em ambientes complexos ou eletricamente ruidosos.

Projetado para operação confiável e de longo prazo

A fiabilidade é mais do que apenas características individuais, está incorporada no design central.A JUTAI combina os benefícios dos alertas de falhas e da tecnologia anti-interferência com engenharia robusta e componentes de alta qualidadeEste compromisso garante que o detector de circuito de dois canais ofereça um desempenho consistente e fiável ano após ano, em condições operacionais exigentes.Do acesso seguro aos portões para os complexos cruzamentos de tráfego, pode confiar nos detectores JUTAI para fornecer a operação confiável necessária para a integração perfeita e o desempenho sustentado dentro dos seus sistemas críticos.

Escolha confiabilidade, minimize o tempo de inatividade

Investir na segurança operacional com um detector de circuito concebido para estabilidade.O detector de circuito de dois canais JUTAI com alertas de falhas e tecnologia anti-interferência fornece a tranquilidade que vem com tempo de inatividade reduzido, manutenção mais fácil e desempenho consistentemente fiável.

Características

• 1. 15-2000 μh Faixa de detecção
  • O detector de circuito suporta uma ampla faixa de detecção de 15 μH a 2000 μH, com vários tamanhos e configurações de circuito para aplicação versátil em diferentes cenários de detecção de tráfego.
  • A ampla gama de detecção permite que o nosso detector de loop para detectar todos os tipos de veículos, motocicletas, carros, caminhão ultra longo, ônibus e assim por diante

• 2- Lado compacto.
  • A carcaça compacta e bem concebida combina todos os requisitos da indústria em termos de características e funcionalidade, permitindo que este detector seja incorporado em qualquer sistema de detecção de tráfego existente.

• 3Capacidades de diagnóstico e indicação LED
  • As capacidades de diagnóstico abrangentes permitem um diagnóstico preciso dos problemas de circuito e instalação e mostram através do estado do LED, garantindo um desempenho ideal e reduzindo o tempo de inatividade.

• 4. Horário de presença selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito, proporcionando flexibilidade na gestão do tráfego.

• 5Aumentar automaticamente a sensibilidade (ASB)
  • Este recurso detecta de forma fiável grandes combinações de camiões-reboques e veículos de leito alto, aumentando automaticamente a sensibilidade ao máximo na detecção do veículo, garantindo uma identificação precisa.

• 6. Compensação automática de deriva ambiental
  • Detectores de circuito (ou outros sensores) que se ajustam e calibram automaticamente às alterações das condições ambientais,Manter a precisão e a estabilidade da detecção apesar de factores climáticos e ambientais variados.

• 7. 17 Configuração do interruptor de inclinação
  • O projeto do deslizador de mergulho na concha torna a configuração do detector de loop mais fácil e clara, o que é muito fácil de usar para os usuários.Os utilizadores podem definir todas as funções primeiro e depois instalar o detector de loop.

• 8Os canais duplos trabalham cooperativamente ou de forma independente.
  • O detector de loop de canal duplo pode ser usado como duas versões de canal único, Suporta dois canais de detecção independentes.
  • Também permitindo o monitoramento simultâneo de múltiplos loops, o detector de loop tem a capacidade de reconhecer a direção em aplicações de um único canal.Melhorar a flexibilidade e a precisão da detecção de veículos.

• 9Interferência anti-crosstalk.
  • Através do interruptor de mergulho, a frequência do detector de loop pode ser ajustada para evitar interferências de crosstalk causadas pela instalação de duas bobinas de loop muito próximas.





---



Conexões







Modos de operação

O detector da série LD-200 pode ser configurado para qualquer um dos seguintes modos:

Modo de Presença	Modo de pulso
Modo de presença lógica AB (operação de barreira)	Modo de pulso de lógica AB ((Lógica de contagem)

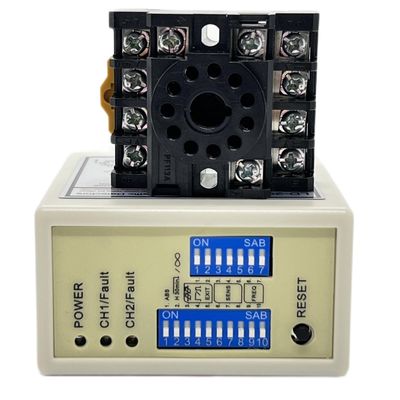

Indicações e comutação

LED de alimentação: LED de alimentação vermelho indica

• CH1 Detecção de LED: Continuamente ligado: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

• Lâmpadas de detecção de CH2:Continua ligadas: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.



Selecção da sensibilidade

• A sensibilidade e a frequência do circuito podem ser ajustadas por meio de um interruptor de 7 vias e de um interruptor de 10 vias.

• O utilizador pode seleccionar 8 configurações diferentes alterando a configuração do interruptor de mergulho para modos diferentes como noPara a selecção da sensibilidade CH1, os interruptores 6, 7 e 8 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.

• Para a selecção da sensibilidade ao CH2, os interruptores 3, 4 e 5 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.







¢Comutador1=S1: Seleção da função de loop do canal 1 (Comutador de desvio de 10 vias)

• (Interruptor 1) DIP1 e DIP2 Aumento especial de sensibilidade para ambos os reboques (ambos canais)











• (Interruptor1=S1) D3,D4,D5 e ((Interruptor2=S2) D1,D2 Configuração de funções especiais(Modo1,2,3 DirecçãoDetecção.5,6 Modo normal, dois circuitos de detecção são separados.)







• (Comutador1=S1) D6 & D7 & D8 e (Comutador2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2.(Oito níveis de escolha)







• (Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequência de ajuste (20 K a 100 KHz).

Botão de reinicialização: Por favor, note: o LD-200 deve ser reiniciado sempre que uma alteração de configuração for feita nos interruptores de mergulho.







Instalação do Loop

Os laços são selados usando um composto epoxídico preto de "conjunção rápida" ou mastica de betume quente para se misturar com a superfície da estrada.



Ao instalar, mantenha a tomada do produto na direcção vertical







Disparar com dificuldade







---

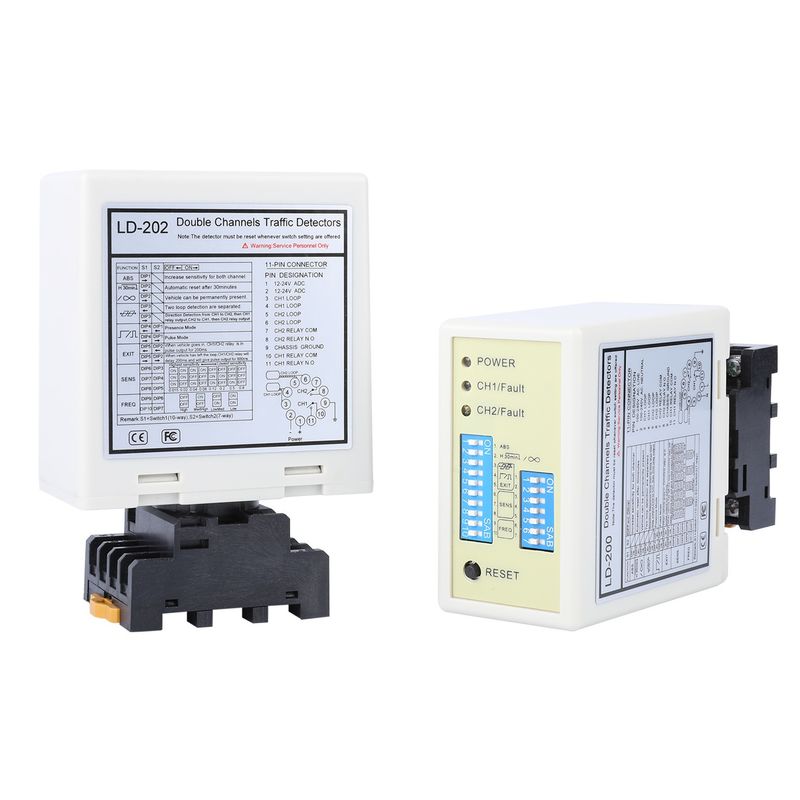

Série de produtos

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canal único 100-240 V AC	Canal único 12-24 V AC/DC	Dual canal 100-240 V AC	Dual canal 12-24 V AV/DC	Cabos de circuito 305 m bobina de teflão
LCR-MT
Multimétricos





---
