Detector de Loops de Barreira de Segurança. Dual canal, impede apertamentos, durabilidade e entrada/saída segura.

As barreiras e os portões automatizados são essenciais para controlar o acesso e gerir o fluxo de tráfego em inúmeras instalações, desde estacionamentos até locais industriais.A sua operação deve priorizar a segurança acima de tudo.Os fechamentos acidentais podem levar a danos ao veículo, ferimentos e responsabilidades caras.fornecer recursos de segurança reforçados, durabilidade robusta e controlo fiável para pontos de entrada e saída seguros.

Prevenção de acidentes de pinçamento com a lógica avançada de dois canais

A principal vantagem de segurança reside na tecnologia de dois canais. Ao contrário dos sistemas básicos de circuito único, este detector utiliza dois circuitos indutivos independentes e uma lógica sofisticada.Um canal geralmente gerencia a ativação primária ou abertura da barreiraEsta configuração permite ao sistema detetar de forma fiável se um veículo permanece dentro do percurso da barreira,Impedir ativamente que o braço da porta ou da barreira se feche prematuramenteEsta importante função anti-prisionamento, alimentada pela tecnologia de detecção precisa da JUTAI, reduz significativamente o risco de acidentes e aumenta a confiança do utilizador nos seus pontos de acesso.

Construído para a longevidade: desempenho durável dia após dia

Os pontos de controlo de acesso enfrentam frequentemente um uso intenso e exposição a condições meteorológicas variáveis.Seu design robusto garante um funcionamento confiável mesmo em ambientes externos ou industriais exigentesConstruído com materiais de qualidade e projetado para resistência, resiste aos rigores da operação diária, minimizando o tempo de inatividade e os requisitos de manutenção.Este foco na durabilidade garante que o seu sistema de segurança permaneça operacional e eficaz a longo prazo, proporcionando uma protecção constante e um controlo de acesso ininterrupto.

Entrada e saída seguras: controlo fiável onde é importante

Além de prevenir acidentes, este detector de dois canais contribui para a segurança geral do local.O sistema de dois circuitos proporciona uma confirmação mais fiável da presença e passagem do veículo em comparação com as configurações de circuito únicoEsta precisão de detecção aumentada ajuda a garantir que as barreiras funcionem corretamente para entradas e saídas autorizadas, evitando problemas como o tailgating ou tentativas de passagem não autorizadas.Proporcionar uma lógica de detecção de veículos confiável, o detector JUTAI integra-se perfeitamente no seu sistema de controlo de acesso, reforçando as operações seguras e dando-lhe um maior controlo sobre quem entra e sai das suas instalações.

Investir na segurança com a JUTAI

Não comprometa a segurança nas suas barreiras e portões automatizados.e a lógica de controlo de acesso segura que você precisaProteger as pessoas, prevenir danos e garantir uma operação fiável com uma solução de confiança.

Características

• 1. 15-2000 μh Faixa de detecção
  • O detector de circuito suporta uma ampla faixa de detecção de 15 μH a 2000 μH, com vários tamanhos e configurações de circuito para aplicação versátil em diferentes cenários de detecção de tráfego.
  • A ampla gama de detecção permite que o nosso detector de loop para detectar todos os tipos de veículos, motocicletas, carros, caminhão ultra longo, ônibus e assim por diante

• 2- Lado compacto.
  • A carcaça compacta e bem concebida combina todos os requisitos da indústria em termos de características e funcionalidade, permitindo que este detector seja incorporado em qualquer sistema de detecção de tráfego existente.

• 3Capacidades de diagnóstico e indicação LED
  • As capacidades de diagnóstico abrangentes permitem um diagnóstico preciso dos problemas de circuito e instalação e mostram através do estado do LED, garantindo um desempenho ideal e reduzindo o tempo de inatividade.

• 4. Horário de presença selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito, proporcionando flexibilidade na gestão do tráfego.

• 5Aumentar automaticamente a sensibilidade (ASB)
  • Este recurso detecta de forma fiável grandes combinações de camiões-reboques e veículos de leito alto, aumentando automaticamente a sensibilidade ao máximo na detecção do veículo, garantindo uma identificação precisa.

• 6. Compensação automática de deriva ambiental
  • Detectores de circuito (ou outros sensores) que se ajustam e calibram automaticamente às alterações das condições ambientais,Manter a precisão e a estabilidade da detecção apesar de factores climáticos e ambientais variados.

• 7. 17 Configuração do interruptor de inclinação
  • O projeto do deslizador de mergulho na concha torna a configuração do detector de loop mais fácil e clara, o que é muito fácil de usar para os usuários.Os utilizadores podem definir todas as funções primeiro e depois instalar o detector de loop.

• 8Os canais duplos trabalham cooperativamente ou de forma independente.
  • O detector de loop de canal duplo pode ser usado como duas versões de canal único, Suporta dois canais de detecção independentes.
  • Também permitindo o monitoramento simultâneo de múltiplos loops, o detector de loop tem a capacidade de reconhecer a direção em aplicações de um único canal.Melhorar a flexibilidade e a precisão da detecção de veículos.

• 9Interferência anti-crosstalk.
  • Através do interruptor de mergulho, a frequência do detector de loop pode ser ajustada para evitar interferências de crosstalk causadas pela instalação de duas bobinas de loop muito próximas.





---

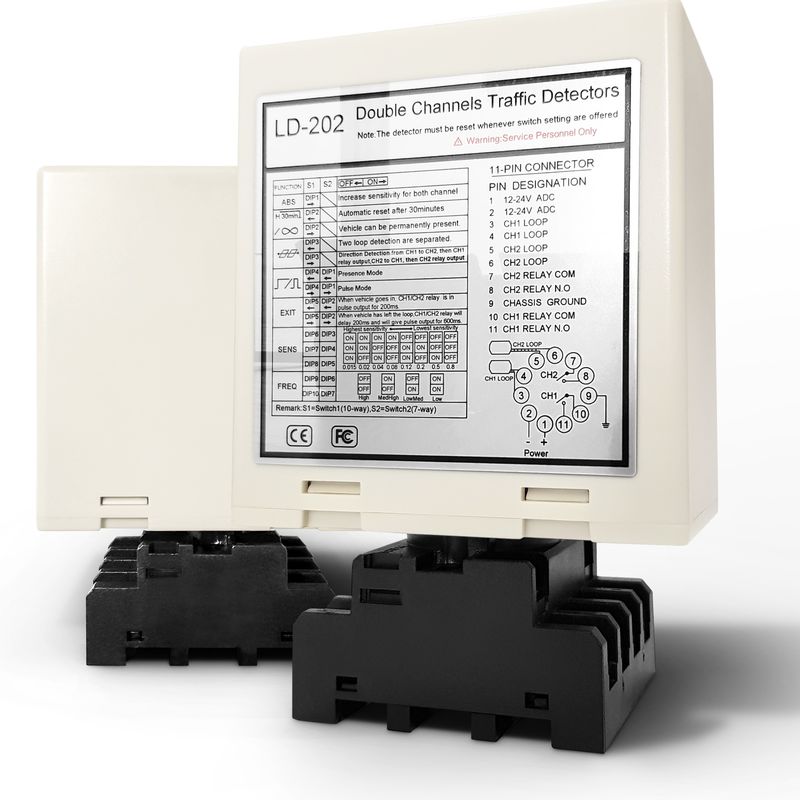

Conexões







Modos de operação

O detector da série LD-200 pode ser configurado para qualquer um dos seguintes modos:

Modo de Presença	Modo de pulso
Modo de presença lógica AB (operação de barreira)	Modo de pulso de lógica AB ((Lógica de contagem)

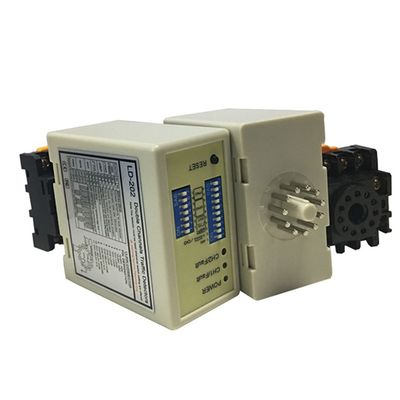

Indicações e comutação

LED de alimentação: LED de alimentação vermelho indica

• CH1 Detecção de LED: Continuamente ligado: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

• Lâmpadas de detecção de CH2:Continua ligadas: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

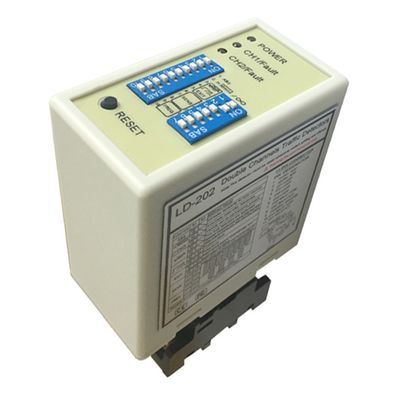

Selecção da sensibilidade

• A sensibilidade e a frequência do circuito podem ser ajustadas por meio de um interruptor de 7 vias e de um interruptor de 10 vias.

• O utilizador pode seleccionar 8 configurações diferentes alterando a configuração do interruptor de mergulho para modos diferentes como noPara a selecção da sensibilidade CH1, os interruptores 6, 7 e 8 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.

• Para a selecção da sensibilidade ao CH2, os interruptores 3, 4 e 5 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.







¢Comutador1=S1: Seleção da função de loop do canal 1 (Comutador de desvio de 10 vias)

• (Interruptor 1) DIP1 e DIP2 Aumento especial de sensibilidade para ambos os reboques (ambos canais)











• (Interruptor1=S1) D3,D4,D5 e ((Interruptor2=S2) D1,D2 Configuração de funções especiais(Modo1,2,3 DirecçãoDetecção.5,6 Modo normal, dois circuitos de detecção são separados.)







• (Comutador1=S1) D6 & D7 & D8 e (Comutador2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2.(Oito níveis de escolha)







• (Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequência de ajuste (20 K a 100 KHz).

Botão de reinicialização: Por favor, note: o LD-200 deve ser reiniciado sempre que uma alteração de configuração for feita nos interruptores de mergulho.







Instalação do Loop

Os laços são selados usando um composto epoxídico preto de "conjunção rápida" ou mastica de betume quente para se misturar com a superfície da estrada.



Ao instalar, mantenha a tomada do produto na direcção vertical







Disparar com dificuldade







---



Série de produtos

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canal único 100-240 V AC	Canal único 12-24 V AC/DC	Dual canal 100-240 V AC	Dual canal 12-24 V AV/DC	Cabos de circuito 305 m bobina de teflão
