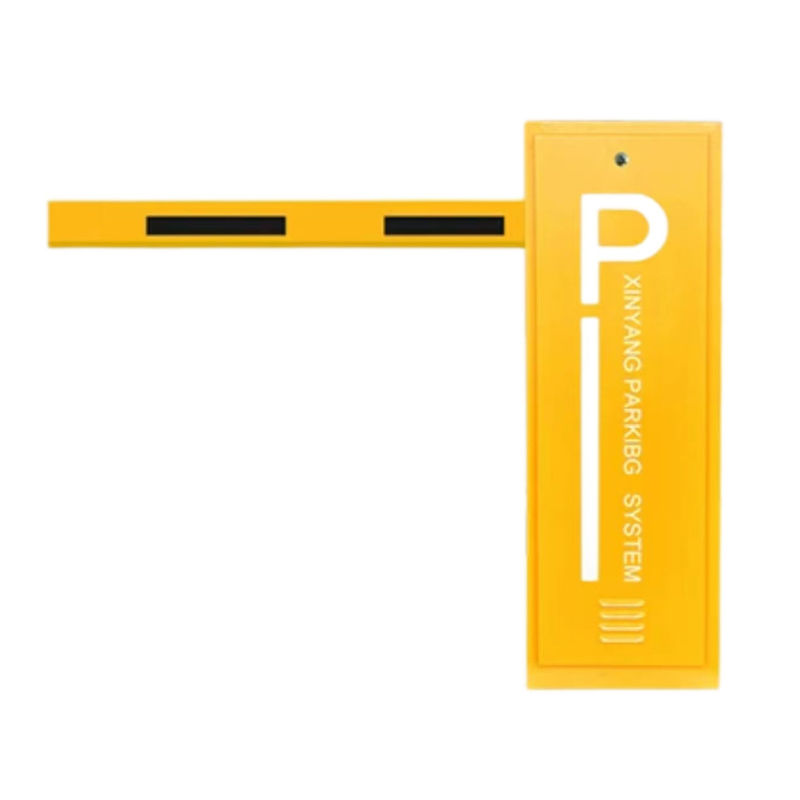

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão

Nome da marca:	JUTAI
Número do modelo:	BRDC-110
MOQ:	Suporte 1-10 Pcs para amostra
preço:	Negociável
Detalhes da embalagem:	1 série 1 desenho animado
Condições de pagamento:	L/C, T/T, Western Union

Informações detalhadas

Descrição do produto

Informações detalhadas

Lugar de origem:

Shenzhen China

Certificação:

CE, FCC

Documento:

Nome:

Barreira de porta

Fonte de alimentação:

24 V / 10 A

Motor:

Motor sem escovas de corrente contínua 24 V

Potência de saída:

100 W - 120 W

Tensão entrada:

C.C. 24 V

Corrente nominal:

Velocidade:

1500 r/min

Torque avaliado:

0.64 N.M.

Polaridade magnética:

Pólos de 5 pares

Aumento da temperatura:

≤ 45K

Resistência ao isolamento elétrico:

≥ 100 megohms

Classe de isolamento:

Classe de protecção:

Lp 44

Eficiência da transmissão:

Velocidade do eixo de saída:

10 r/min

Vibração:

≤58dB

Torque da saída do eixo:

120 N.m

Tempo de levantar e baixar:

3.5 S - 6.0 S

Habilidade da fonte:

1000 conjuntos por mês

Destacar:

1500 r/min Barreira de barra de porta

Portões de acesso de detecção automática

Auto detecção Barreira Boom Portão

Descrição do produto

Portões de barreira CC de baixa tensão econômicos: controle de acesso eficiente, fácil instalação e manutenção

Como solução para gerenciamento de acesso de veículos, os portões rodoviários BRDC-110 DC são amplamente utilizados em estacionamentos, bairros, parques industriais e outros locais. Suas características de estabilidade, confiabilidade e automação fazem dele uma parte importante dos modernos sistemas de gerenciamento de tráfego.

Os portões rodoviários BRDC-110 DC podem realizar o gerenciamento automatizado por meio de uma variedade de métodos de controle:

Controle remoto: alterne o controle por meio de controle remoto, conveniente para operação remota.
Detecção automática: Abra automaticamente o portão após detectar o veículo através de sensores (como infravermelho, sensores de solo, etc.).
Reconhecimento de placas: Abra automaticamente o portão reconhecendo as informações das placas dos veículos.

Tamanho do produto

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 1

Diagrama de fiação da placa de controle

Nota: é melhor usar fio BVR, não use fio de rede

Diagrama de fiação da barreira dividida esquerda e direita

Diagrama de fiação dividido à esquerda e à direita da barreira

Método de conexão de cátodo comum e ânodo comum de tráfegoLuz

Figura 2 O diagrama de fiação do cátodo comum eânodo comum de semáforo

Especificações de movimento

Características de desempenho do produto

O movimento adota tipo de montagem lateral, fácil instalação e estrutura compacta.
O corpo principal do movimento é feito de liga de alumínio, fabricado pelo processo de fundição sob pressão, com confiabilidaderesistência mecânica, bela aparência, tamanho preciso e boa dissipação de calor.
O movimento adota transmissão de redução de engrenagem, alta eficiência de transmissão, pequena perda de potência; engrenagemmaterial SCM421, processo de tratamento térmico de cementação, processamento de retificação de precisão, antidesgaste, resistência ao impacto, vida útil excede em muito a estrutura de transmissão da engrenagem helicoidal.
O movimento adota motor DC sem escova, com grande torque de saída e tamanho pequeno, e a velocidade pode ser ajustadaarbitrariamente através do controlador, e o buffer de desaceleração pode ser realizado ao soltar e levantar o poste no lugar, de modo que o poste do portão possa ser colocado no lugar suavemente.
O motor adota tensão de segurança DC24V, o que evita o acidente de choque elétrico causado por vazamento e fornecemais proteção para a segurança pessoal.

Dimensões Internas

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 5

Imagem de contorno de movimento

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 6

Definição do fio condutor do motor

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 7

Ambiente de Trabalho

Faixa de temperatura: -30°C ~ +60°C
Umidade: 90% ou menos (sem condensação)
Altitude: Abaixo de 1000M

Ambiente de armazenamento

A movimentação deve ser armazenada em armazém seco e ventilado, e a temperatura adequada no armazémdeve ser mantido dentro da faixa de 5°C~35°C. A temperatura apropriada no armazém deve ser mantida na faixa de 5 ℃ ~ 35 ℃, a umidade relativa não deve ser superior a 65 e a entrada de gases, vapores e poeira nocivos deve ser evitada.

Vida operacional

O movimento tem uma vida útil de ≥5 milhões de ciclos dentro da faixa normal de comprimento e velocidade do portão.

Placa de montagem em poste de portão - Pólo octogonal

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 8

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 9

Etapas de comissionamento de barreira

Etapa 1: combine a haste e a mola

Pare a alavanca do portão em cerca de 45 graus e verifique se a alavanca abaixa lentamente ou abre o portão (se o portãoo portão está aberto, explique que a tensão da mola é muito grande (a haste pode abrir o freio lentamente se a tensão da mola for um pouco maior). Se a haste cair, indicando tensão insuficiente da mola).

Etapa 2: Interruptor de aprendizagem de limite de autoinspeção do portão de trilho

A inicialização normal do controlador é "00:00" e "e-00" exibidos alternadamente. Pressione e segure o controlador"fechar/aumentar" por 2 segundos, e o portão da pista opera na direção de fechamento. O controlador rola da esquerda para a direita para exibir "0 0 0 0" e a campainha soa ritmicamente. Quando o motor atinge o limite de fechamento, o controlador exibe "0 0 0 0" estático e a campainha para de tocar. Neste momento, o autoteste de fechamento é concluído.
Após a conclusão do autoteste de fechamento, pressione e segure o controlador "abrir/para baixo" por 2 segundos, e oo portão da pista opera na direção de abertura. O controlador rola da esquerda para a direita para exibir "0 0 0 0" e a campainha soa ritmicamente. Quando o motor atinge o limite de abertura, a campainha do controlador soa por um longo tempo. Neste momento, o autoteste de abertura é concluído e o portão pode operar normalmente.

Etapa 3: ajuste a posição horizontal e vertical da alavanca do portão

O poste ultrapassa 90 graus após a condução até a posição (ajuste o parâmetro P-9 para grande escala); Opólo é inferior a 90 graus (reduza o parâmetro P-9).
Perto da posição onde o poste está mais alto que a posição horizontal (reduz o parâmetro P-6); Opólo está abaixo da posição nivelada (aumentar P-6).

Nota: 1. Julgue se a posição horizontal do poste da cerca e do portão de publicidade está no lugar (o poste entra em contato com o motor de aterramento irá parar imediatamente (se o motor ainda estiver girando depois de estar no lugar, aumente o parâmetro P-6 até que o motor não gira depois que o poste atinge o solo.

Após depurar os parâmetros, a chave precisa ser operada para ver a mudança de posição.

Operação chave

O controlador possui quatro teclas, nomeadamente “on/down”, “return/stop”, “set/save” e “off/up”. Você pode definir váriosparâmetros da placa principal através destas quatro teclas.

Operação de teclas de atalho

Pressione o botão "on/down" uma vez no modo sem inserir o cabo do motor para exibir o softwarenúmero da versão; Pressione a tecla "off/up" uma vez para exibir a data do software.
No modo de trabalho normal, na página de tempo de exibição do tubo digital, pressione rapidamente "definir/salvar" uma vez para exibiro valor atual, pressione rapidamente "definir/salvar" pela segunda vez para exibir a taxa de alteração do hall e pressione rapidamente "definir/salvar" pela terceira vez para exibir o valor de tensão interna do controlador; Pressione rapidamente "definir/salvar" pela quarta vez para exibir o valor da tensão da fonte de alimentação;

Descrição da função principal

Tecla definir/salvar: insira o estado de configuração e salve o valor da configuração.
Tecla liga/desliga: pressione esta tecla para abrir o portão em estado normal de funcionamento. Depois de entrar no estado de configuração, vocêVocê pode usar esta tecla para adicionar itens de menu ou ajustar o valor da configuração para cima. No estado de configuração de parâmetro, pressione rapidamente para adicionar um de cada vez. Pressione e segure continuamente até que o valor máximo seja alcançado e, em seguida, adicione a partir do valor mínimo.
Tecla desligar / subir: pressione esta tecla para fechar o portão no estado normal de funcionamento. Depois de entrar no estado de configuração, vocêVocê pode usar esta tecla para reduzir os itens do menu ou ajustar o valor da configuração para baixo. No estado de configuração de parâmetro, pressione rapidamente para subtrair um de cada vez. Pressione longamente para diminuir continuamente até o valor mínimo e depois diminuir a partir do valor máximo.
Tecla retornar/parar: no estado normal de funcionamento, pressione esta tecla para parar o freio. No estado de configuração, você pode sairo estado de configuração ou retornar ao menu anterior.

Menu de parâmetros

Instruções de operação

Você pode entrar no estado de configuração de parâmetros pressionando longamente o botão "definir/salvar" por 3 segundos e o LEDexibirá "PX". Selecione os itens do menu pressionando os dois botões “on/down” e “off/up” por um curto ou longo período. Pressione rapidamente para aumentar ou diminuir um item de cada vez e pressione longamente para aumentar ou diminuir continuamente. Pressione a tecla “set/save” novamente para entrar na configuração do item especificado e a tecla “return/stop” para sair da configuração. Após definir os parâmetros especificados, deve-se pressionar a tecla “set/save” para confirmá-lo. Os parâmetros definidos pressionando a tecla “return/stop” não terão efeito. Se não houver tecla em 45 segundos, a campainha do painel de controle soará por um longo tempo, sairá do estado de configuração e retornará ao estado normal de funcionamento.

Tabela de valores de comando de parâmetro

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 10

Para todos os locais que envolvem ângulos, a posição de fechamento é 0 graus.
Quando a tensão da fonte de alimentação for muito grande (> 27 V) ou muito pequena (< 18 V), o controlador irá automaticamenteproteja e dê um alarme. quando o controlador estiver protegido, o motor, a caixa de luz, o sensor de solo e outros equipamentos não funcionarão.

Função de controle remoto

Emparelhamento de controle remoto: pressione longamente o controlador "definir/salvar" por três segundos, encontre o item PF e pressioneo "definir/salvar" novamente para exibir "000". Neste momento, pressione qualquer tecla do controle remoto. Neste momento, após o controlador emitir um som longo, o display muda para PF, indicando que o controle remoto foi combinado com sucesso.
Limpe o controle remoto: pressione e segure "set/save" na placa principal por três segundos, encontre o item PF,pressione "set/save" novamente para exibir "000", ajuste o valor para 253 e pressione "set/save" novamente. Neste momento, após a placa principal emitir um som longo, o display muda para PF e todos os controles remotos serão apagados.
Modo frota: pressione longamente "set/save" no controlador por três segundos, encontre o item p-8 e pressione "set/save"para exibir "0", ajuste o valor para 4 e pressione "definir/salvar" para sair do menu; Depois que o portão da estrada for aberto, pressione o botão de parada do controle remoto por mais de 2 segundos e o modo frota será iniciado; Para desligar o modo frota, basta pressionar a tecla desligar do controle remoto.

Etapas de transferência de parâmetros

Etapa 1: depurar um modelo
Etapa 2: conecte o modelo ao novo controlador
Etapa 3: ligue o novo controlador
Passo 4: pressione e segure o botão "para baixo" do modelo e verifique o "s - s" exibido no novo controlador,então a transferência de parâmetros foi bem-sucedida

Problemas e soluções comuns

A autoinspeção não foi bem-sucedida e o portão não está funcionando normalmente

Solução: verifique se o modo de rotação esquerda-direita do motor PD corresponde ao motor atual ou não (vocêpode religar o controlador após alterar os parâmetros e realizar o autoteste novamente. Consulte o "Capítulo 1, subseção 6, etapa 2" para saber se o autoteste da comporta da via está normal)

A posição vertical ou horizontal da haste do portão não está no lugar

Solução: ajustar os parâmetros P-9 ou P-6 do menu do controlador (consulte a tabela de parâmetros para funções do menu)

Como avaliar corretamente se o portão está realmente no lugar

Defina o parâmetro P-18 do controlador para 1. Se o relé for aberto ou fechado uma vez, indica que foifoi aberto/fechado no lugar

Preste atenção para observar se o motor para quando a alavanca do portão está no lugar, o que significa que está no lugar.Se a alavanca do portão estiver colocada e o motor ainda estiver funcionando, é necessário alterar os parâmetros P-6 ou P-9.

No processo de ligar e desligar, o tubo nixie terá um display dinâmico “1”. Se o tubo nixie exibirretorna à interface de tempo, indica que ela está no lugar.

Falha da função de rebote em caso de resistência

Solução: A. verifique se o parâmetro PC ativa o rebote da resistência (se o parâmetro do controlador estivermaior que 100, a função de recuperação de resistência falha)

O portão corre repentinamente na direção oposta durante a operação normal

Solução: aumente o valor do parâmetro da função de recuperação do PC

O portão foi aberto novamente quando o portão estava quase no lugar

Solução: aumentar o valor de estabilidade do P-3 no local

Códigos de erro e soluções

1500 r/min Barreira de saída de porta de alta tensão Sensor automático de baixa tensão Porta de saída de acesso de baixa tensão 11

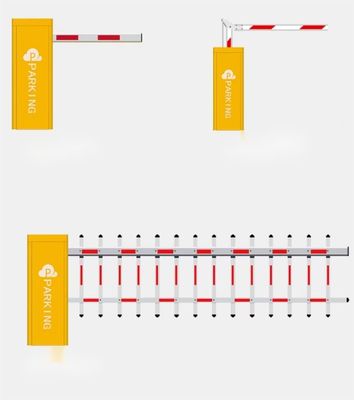

BR-110	BR-110F	BR-110BY	BR-110L	BR-110H
Versão de braço reto Tempo de levantamento: 3s 6s	Versão de alta velocidade Tempo de elevação 1,5s	Versão com luz LED Tempo de levantamento: 3s 6s	Versão com braço dobrável 90° Tempo de levantamento: 3s 6s	Versão com braço dobrável 180° Tempo de levantamento: 3s 6s
BR-121	BRDC-110	BDC-1	BRC-433R	BRC-443T
Versão de braço de cerca Tempo de levantamento: 6s	Versão com economia de energia DC Tempo de levantamento: 1,2-5s
