10 m Sensor de feixe infravermelho Célula fotoelétrica para segurança automática de portas

Farol de segurança automático da porta:Usado para evitar que a porta atrape pessoas ou objetos quando fechada.É constituído por um par de emissores e receptores de infravermelho montados em ambos os lados da porta e que criam um feixe de infravermelho.Quando uma pessoa ou um objecto atravessa a porta, este feixe é interrompido, provocando que a porta pare de fechar ou de abrir para evitar que se aperte ou esmague.

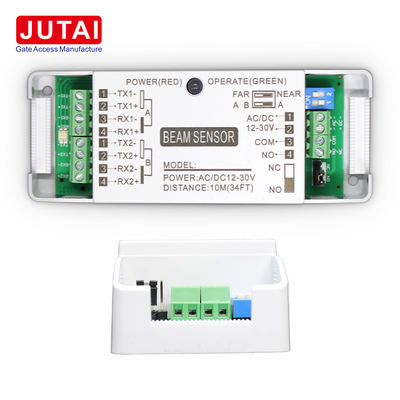

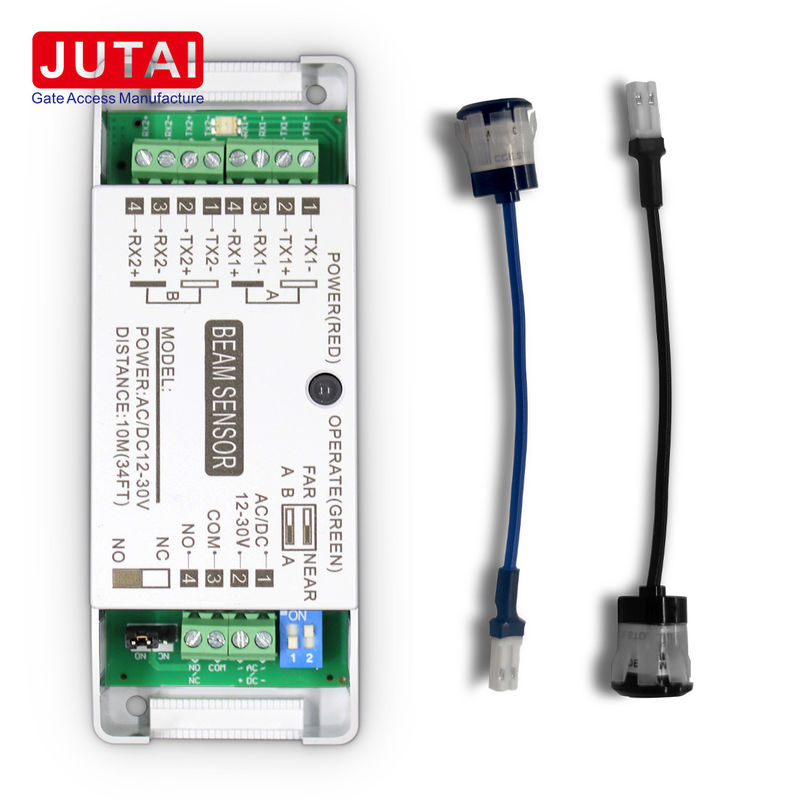

Definições de fiação

Nota: 1.Alimentação AC/DC12-30V

2.Se for utilizado um feixe de grupo, é necessário ligá-lo a um feixe único

3.DIP1 definição de feixe único/dobro

4Intervalo de definição DIP2

5.NO/NC Pode ser selecionada a saída

Vantagem geral

• Usando o método de fiação, a fiação é simples, conveniente e precisa.
• Utilizando a tecnologia de controlo por microcomputador, o sistema tem uma elevada integração e uma forte estabilidade.
• O projecto internacional de lentes ópticas gerais tem uma boa focagem, um ângulo de controlo razoável e é fácil de instalar.
• Utilizando uma tecnologia especial de transceptor de codificação de microcomputadores, o transmissor e o receptor têm uma longa distância e uma forte capacidade anti-interferência.
• Adopção de sistemas de filtragem, decodificação e amplificação para resolver eficazmente o problema da resistência à interferência natural da luz solar.
• Possui um grupo único ou duplo de lentes transceptor e saídas de conexão separadas. A conexão tem boas propriedades de blindagem e pode controlar um feixe de luz ou dois feixes de luz.
• Após a oclusão da luz, a saída pode selecionar de forma flexível os sinais normalmente abertos ou normalmente fechados.
• Projeto de entrada de voltagem larga, válido para entrada de energia de 12-30VAC e DC.
• O modo de cálculo de alta precisão e o fator de filtragem da luz solar melhoram muito a capacidade anti-interferência do sistema.

Considerações específicas

• O feixe único deve estar ligado ao grupo A e o feixe duplo ao grupo AB.

• Ao instalar o olho elétrico, o diâmetro do buraco perfurado é de 13 mm.

• Quando se utiliza um único feixe de luz, a altura de instalação recomendada é de 60 cm do solo.

• No caso das vigas duplas, um conjunto é instalado a uma altura de 30 cm do solo e o outro a uma altura de 90 cm do solo.

• O transmissor e o receptor têm um certo intervalo de captura automática, mas por favor, certifique-se de alinhá-los ao instalar para garantir a consistência nas direcções horizontal e vertical.

• Normalmente, deve ter cuidado para não colocar pilhas de objetos entre o transmissor e o receptor para evitar bloqueio e mau funcionamento.

• Este sistema tem uma excelente resistência às interferências da luz natural, mas ao instalar, tente evitar a exposição frontal direta à luz solar forte para o olho elétrico.

• Certifique-se de que a altura da luz de segurança do chão não seja inferior a 20 cm.
