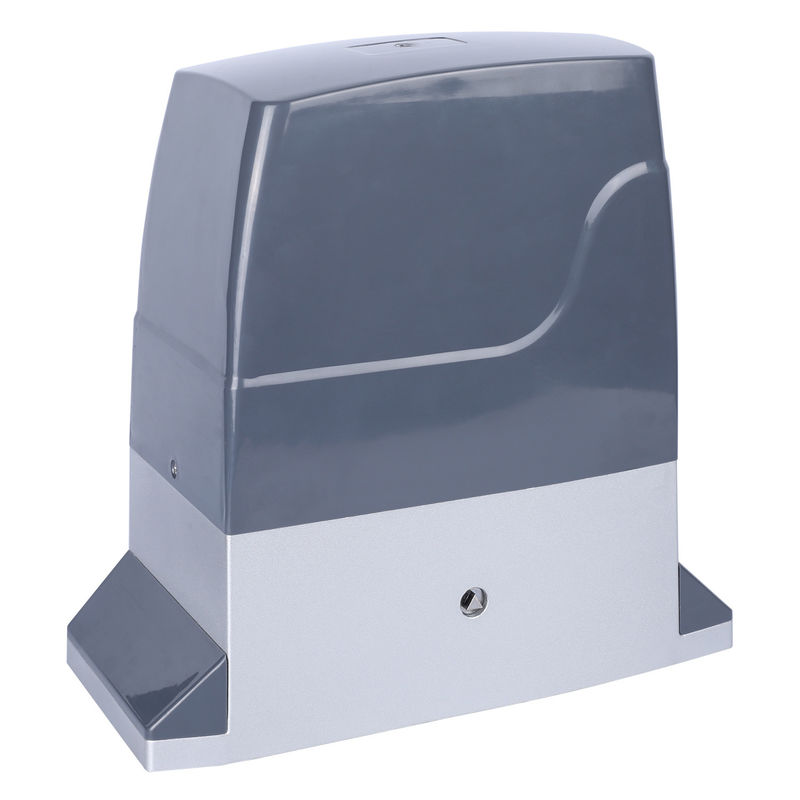

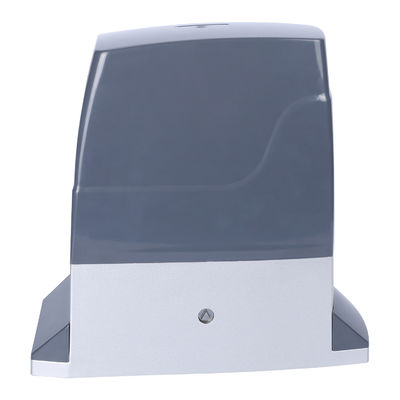

Motor de portão deslizante automático de alta velocidade SDM-36, movimento poderoso e suave

O motor para portão deslizante automático de alta velocidade SDM-36 foi projetado para aqueles que exigem desempenho robusto e operação perfeita. Com seu potente motor, esta unidade oferece rápidas velocidades de abertura e fechamento, tornando-a ideal para aplicações residenciais e comerciais. Experimente a conveniência do acesso rápido sem sacrificar a segurança, pois o SDM-36 garante sempre um movimento suave e confiável.

Projetado para durabilidade, o SDM-36 apresenta uma construção robusta que suporta as demandas de uso frequente. Sua tecnologia avançada minimiza o ruído durante a operação, permitindo um ambiente tranquilo, seja em casa ou em um ambiente comercial movimentado. Recursos de segurança aprimorados, incluindo detecção de obstáculos e funções de parada automática, garantem que sua propriedade permaneça segura, proporcionando fácil acesso aos usuários.

A instalação do SDM-36 é simples, tornando-o compatível com vários tamanhos e pesos de portões deslizantes. Eleve a segurança e a funcionalidade da sua propriedade com o motor para portão deslizante automático de alta velocidade SDM-36, onde o desempenho poderoso atende à operação suave, garantindo uma solução confiável para todas as suas necessidades de automação de portão.

Características

1. Design anti-rush.

Na primeira operação após cada ligação, o motor funciona em câmera lenta até o ponto limite durante todo o processo para evitar sair do limite. Quando a porta atinge o ponto limite, o motor só pode ser acionado pressionando o botão no sentido oposto para evitar que o limite seja rompido. (Aviso: Ele possui a função de proteção contra desligamento quando instalado, e o motor só se move na direção oposta quando religado).

2. Modo mestre-escravo disponível.

Dois motores com a mesma placa de controle em cada um podem funcionar de forma síncrona. Neste modo, infravermelho, detecção de solo, fechamento automático de porta e outras funções são sincronizados. Atenção: O sensor infravermelho de terra deve estar conectado ao motor mestre.

3. Proteção do tempo de funcionamento do motor.

Para evitar que o motor funcione durante a falha de deslocamento, a placa de controle aprenderá automaticamente o tempo de funcionamento do motor sem configuração manual e 10s serão adicionados automaticamente como margem de tempo.

4. Função de fechamento automático.

5. Partida suave e parada lenta.

Existem recursos de partida suave e parada lenta disponíveis. A distância e a velocidade do recurso de parada lenta podem ser ajustadas.

6. Pare e recupere contra a resistência.

Comutável entre parada contra resistência e recuperação contra resistência para o curso de fechamento. Pare contra a resistência para o percurso de abertura.

7. Soquete integrado para módulo bluetooth.

Uma tomada está integrada a bordo para a inserção do módulo Bluetooth autônomo (módulo não incluído por padrão).

8. Configuração de um botão para controle da Internet.

Pode ser emparelhado diretamente com os controladores de Internet pressionando um botão integrado, nenhum procedimento de cópia é necessário.

❀Posição DESLIGADA

Controle remoto com quatro teclas independentes funcionando como Abrir, Fechar, Parar, Bloquear. Quando estiver no modo sem passagem, após pressionar a tecla Bloquear, a tecla Parar precisa ser pressionada antes de poder operar.

❀Posição LIGADA

(1) Uma única tecla no controle remoto é a tecla de controle de uma tecla (a tecla específica pressionada durante o emparelhamento).

(2) Cada tecla do controle remoto é uma tecla de controle de uma tecla.

❀Configuração de função

Gire e gire apenas ① e ⑥ para ON, pressione SET uma vez com uma campainha é o modo de tecla única, pressione novamente com 4 campainhas é o modo de uma tecla de 4 teclas. Gire ⑥ para OFF após a configuração.

❀ Quando o portão estiver fechado na posição limite, pressionar a tecla Lock fará com que o motor funcione no movimento de abertura por 6s.

❀Posição LIGADA

Habilite a função de fechamento automático. Somente quando o portão for aberto na posição limite a contagem regressiva será iniciada e o portão fechará automaticamente até a posição limite.

❀Configuração do temporizador de fechamento automático

Gire e gire apenas ③ e ⑥ para ON, cada pressão na tecla SET dura 1s, defina-a contanto que você

desejo até 250s. Após a configuração, coloque ⑥ em OFF.

❀ A velocidade da Parada Lenta pode ser ajustada com o ajustador MT, gire no sentido horário para ganhar velocidade, gire no sentido anti-horário para reduzir a velocidade.

❀ A distância da Parada Lenta pode ser ajustada com o ajustador TIME, gire no sentido horário para ganhar a distância, gire no sentido anti-horário para reduzir a distância.

❀Aprendizagem a distância em viagens

Gire e gire apenas ④ e ⑥ para ON, então mantenha pressionada a tecla ONE até que o portão comece a funcionar automaticamente e solte. Ele fechará até o limite e abrirá até o limite, e fechará novamente até o limite com o efeito de parada lenta. Após 2 bipes, o procedimento de aprendizagem à distância de viagem está concluído.

❀Posição DESLIGADA

Ative a função de início lento. O portão funciona a uma velocidade mais lenta durante os primeiros 2s, para reduzir o tremor do portão.

❀Posição LIGADA

Habilite o modo de configuração para a função One-key, função Auto-close e funções Slow Stop. Quando as configurações estiverem definidas, coloque esta chave em OFF para entrar em vigor.

❀Posição LIGADA

O portão para contra resistência ao correr para abrir. Ao correr para fechar, o portão para contra a resistência por 1s e depois se recupera.

❀Ajuste otimizado de recuperação de resistência

Certifique-se de que o motor funcione corretamente. Ligue o interruptor DIP ⑦, então enquanto o motor estiver em movimento de fechamento, gire o ajustador FORCE no sentido anti-horário para permitir que a porta pare e retorne automaticamente, este é o limite da força de resistência, é sugerido girar o ajustador um pouco no sentido horário para defini-la como a força de resistência final.

❀ Modo mestre-escravo significa que 2 motores com a mesma placa de controle instalados em cada um trabalham de forma síncrona quando o motor mestre está sendo operado. Conecte 2 motores através das interfaces 485A+B em ambos os motores em paralelo para realizar o modo mestre-escravo.

1.O indicador RUN está sempre ligado quando ligado.

2.O indicador RUN pisca uma vez sempre que um sinal de RF efetivo é detectado.

3.Ao definir o temporizador para fechamento automático, o indicador RUN pisca uma vez junto com um bipe cada vez que você pressiona ONE.

4.Quando no modo Master-slave, o indicador RUN pisca constantemente com intervalo de 1s.

5.Quando no estado de contagem regressiva de fechamento automático, o indicador RUN pisca constantemente com um intervalo de 1s.

6.Quando em movimento de abertura, o indicador RUN pisca uma vez por segundo.

7.Quando em movimento de fechamento, o indicador RUN pisca 5 vezes por segundo.

Indicador SOB-V

1.Quando o módulo Bluetooth não está vinculado, o indicador BLE pisca uma vez por segundo constantemente.

1.Durante o carregamento, o LED vermelho está sempre aceso.

2.O LED vermelho apaga depois de totalmente carregado.

Quando acionado, o LED vermelho correspondente fica aceso, caso contrário permanece apagado.

Quando acionado, o LED vermelho correspondente fica aceso, caso contrário permanece apagado.

Quando acionado, o LED vermelho correspondente fica aceso, caso contrário permanece apagado.

Quando acionado, o LED amarelo correspondente fica aceso, caso contrário permanece apagado.

Quando acionado, o LED verde correspondente fica aceso, caso contrário permanece apagado.

Quando acionado, o LED vermelho correspondente fica aceso, caso contrário permanece apagado.

Quando o portão está fechado na posição limite, o LED correspondente permanece aceso, caso contrário apaga-se.

Quando o portão está aberto na posição limite, o LED correspondente permanece aceso, caso contrário apaga-se.

2.Quando no status desbloqueado no modo Bloqueio, ocorre um zumbido quando o botão LOCK no controle remoto é pressionado, indicando que o controle remoto está bloqueado. Quando estiver no status bloqueado, pressionar o botão STOP no controle remoto causa 2 zumbidos e o controle remoto é desbloqueado.

3.Quando os dois interruptores de limite são acionados ao mesmo tempo, a campainha continua tocando e o motor não pode ser acionado por nenhum botão, neste caso a altura do imã deve ser ajustada.

4.Quando o portão está na posição limite aberto/fechado, se o botão abrir/fechar no controle remoto for pressionado, ocorrem 3 zumbidos contínuos e nenhuma reação ocorre.

5.Parar contra resistência ao abrir causará 3 zumbidos contínuos, parar/rebater contra resistência ao fechar causará 5 zumbidos contínuos.

Mova o portão para a posição ideal de fechamento, fixe o imã na cremalheira no local onde se encontra a caixa de fim de curso e certifique-se de que o imã esteja voltado para a caixa. Faça o mesmo com outro ímã para a posição aberta na outra extremidade dos racks. Certifique-se de que o ímã da esquerda esteja mais alto e o da direita esteja mais baixo. Quando estiver em uma determinada posição limite, o indicador LED correspondente na placa permanecerá aceso. Se os 2 indicadores estiverem acesos ao mesmo tempo e com um zumbido constante, a altura do ímã precisa ser ajustada.

1.Gire a chave DIP Master/Slave para ON no motor mestre. Deixe a chave em OFF no motor escravo.

2.Conecte as interfaces A+ B- do motor mestre às interfaces correspondentes do motor escravo.
