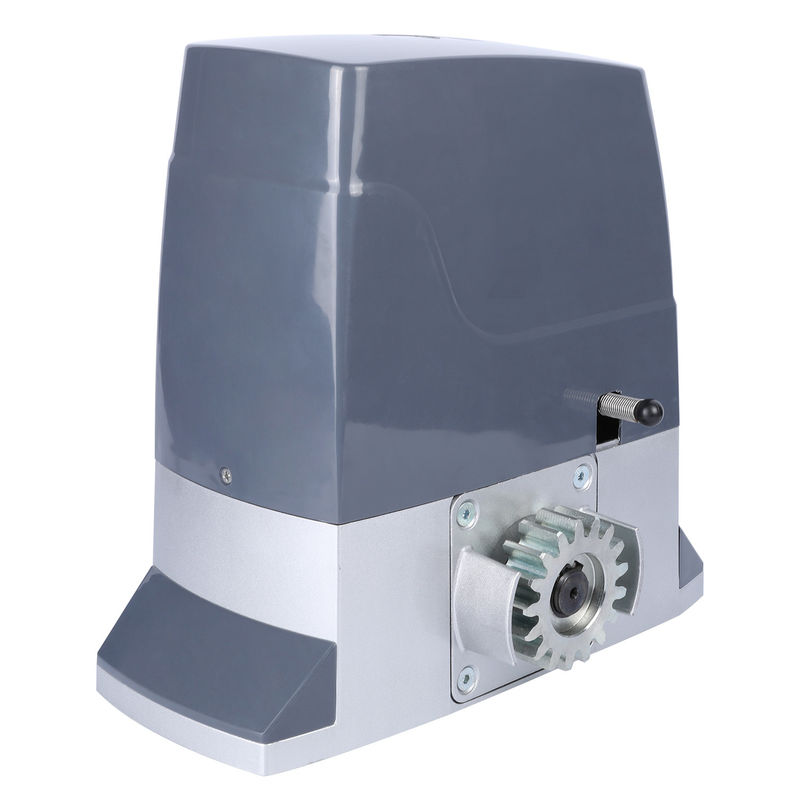

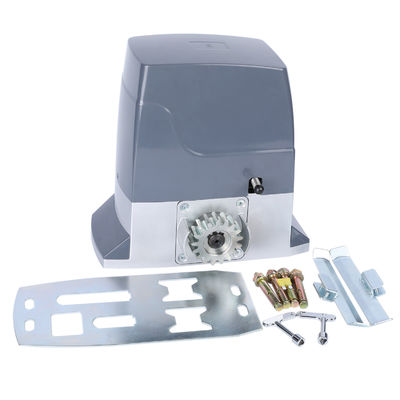

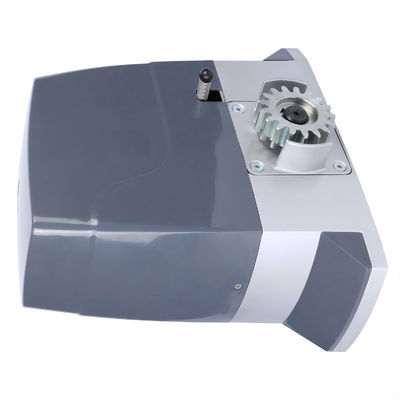

Motor Deslizante Automático SDM-10R com Controle Remoto, Pesado e à Prova de Intempéries

O Motor Deslizante Automático SDM-10R foi projetado para durabilidade e eficiência, tornando-o a solução perfeita para propriedades residenciais e comerciais. Com sua construção robusta, este motor foi projetado para suportar condições climáticas adversas, garantindo operação confiável durante todo o ano. Seu design robusto garante uma longa vida útil, proporcionando tranquilidade para suas necessidades de automação de portões.

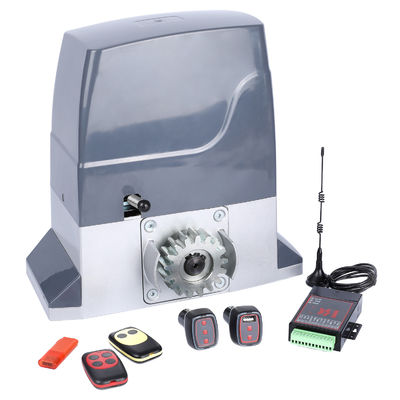

Equipado com um controle remoto fácil de usar, o SDM-10R permite acesso conveniente ao alcance de seus dedos. Se você está chegando em casa com as mãos cheias ou simplesmente deseja aumentar a segurança de sua propriedade, este motor garante operação sem esforço. Seu desempenho suave e silencioso o torna uma escolha ideal para qualquer ambiente, enquanto o recurso de liberação de emergência oferece segurança e acessibilidade adicionais durante quedas de energia.

A instalação é simples e o SDM-10R é compatível com vários tamanhos e pesos de portões, tornando-o uma opção versátil para qualquer ambiente. Atualize sua propriedade com este motor de portão deslizante de última geração e desfrute da combinação perfeita de conveniência, segurança e durabilidade.

Recursos

1. Design anti-corrida.

Na primeira operação após cada energização, o motor funciona em movimento lento até o ponto limite durante todo o processo para evitar que ele saia do limite. Quando o portão atinge o ponto limite, o motor só pode ser operado pressionando o botão da direção oposta para evitar que o limite seja ultrapassado. (Observação: ele tem a função de proteção contra desligamento quando no lugar, e o motor só se move na direção oposta quando é religado).

2. Modo Mestre-Escravo disponível.

Dois motores com a mesma placa de controle em cada um podem funcionar de forma síncrona. Neste modo, infravermelho, sensor de solo, fechamento automático da porta e outras funções são sincronizados. Atenção: Infravermelho e sensor de solo devem ser conectados ao motor mestre.

3. Proteção do tempo de funcionamento do motor.

Para evitar que o motor funcione durante falha de percurso, a placa de controle aprenderá automaticamente o tempo de funcionamento do motor sem configuração manual, e 10s serão adicionados automaticamente como margem de tempo.

4. Função de fechamento automático.

5. Partida suave e parada lenta.

Existem recursos de partida suave e parada lenta disponíveis. A distância e a velocidade do recurso de parada lenta podem ser ajustadas.

6. Parada e retorno contra resistência.

Comutável entre parada contra resistência e retorno contra resistência para o percurso de fechamento. Parada contra resistência para o percurso de abertura.

7. Soquete a bordo para módulo Bluetooth.

Um soquete é integrado na placa para a inserção do módulo Bluetooth autônomo (módulo não incluído por padrão).

8. Configuração de um botão para controle de internet.

Pode ser emparelhado diretamente com os controladores de internet pressionando um botão a bordo, sem necessidade de procedimento de cópia.

Posição ONPosição OFF

Controle remoto com quatro botões independentes funcionando como Abrir, Fechar, Parar, Travar. Quando no modo de não passagem, após pressionar o botão Travar, o botão Parar precisa ser pressionado antes de poder operar.

Posição ONPosição ON

(1) Um único botão no controle remoto é o botão de controle de um botão (O botão específico pressionado durante o emparelhamento).

(2) Cada botão no controle remoto é um botão de controle de um botão.

Posição ONConfiguração de função

Gire e ligue apenas os botões ① e ⑥ para ON, pressione SET uma vez com um bipe é o modo de um botão, pressione novamente com 4 bipes é o modo de 4 botões. Gire ⑥ para OFF após a configuração.

❀ Quando o portão está fechado na posição limite, pressionar o botão Travar fará com que o motor se mova na direção de abertura por 6s.

Posição ONDefine o motor atual como motor escravo.

Habilita a função de fechamento automático. Somente quando o portão estiver aberto na posição limite, a contagem regressiva começará, então o portão fechará automaticamente até a posição limite.

Posição ONConfiguração do temporizador de fechamento automático

Gire e ligue apenas os botões ③ e ⑥ para ON, cada pressionamento na tecla SET é 1s, defina o tempo que desejar até 250s. Após a configuração, gire ⑥ para OFF.

Chave DIP ④: Parada Lenta

❀ A distância da Parada Lenta pode ser ajustada com o ajustador TIME, gire-o no sentido horário para aumentar a distância, gire-o no sentido anti-horário para reduzir a distância.

❀

Posição ONGire e ligue apenas os botões ④ e ⑥ para ON, em seguida, pressione e segure o botão ONE até que o portão comece a funcionar automaticamente e solte. Ele fechará até o limite e abrirá até o limite, e fechará até o limite novamente com o efeito de parada lenta. Após 2 bipes, o procedimento de aprendizado da distância de percurso está completo.

Chave DIP ⑤: Força de Partida

Posição ONDefine o status do motor como normalmente aberto.

❀

Posição ONDefine o motor atual como motor escravo.

Chave DIP ⑦: Parada e Retorno contra Resistência

Posição ONDefine o motor atual como motor escravo.

❀

Posição ONCertifique-se de que o motor funcione corretamente. Ligue a chave DIP ⑦, então enquanto o motor estiver em movimento de fechamento, gire o ajustador FORCE no sentido anti-horário para permitir que a porta pare e retorne automaticamente, este é o limiar da força de resistência, sugere-se girar o ajustador no sentido horário um pouco para defini-lo como a força de resistência final.

Chave DIP ⑧: Troca da Direção de Rotação do Motor

Introdução aos Indicadores LED

Quando o modo M-S é configurado com sucesso, os controles remotos emparelhados com o motor escravo e o botão Manual, botão Estudar/Excluir no motor escravo ficam inoperantes, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor escravo.2.

Ao operar os controles remotos emparelhados com o motor mestre, e o botão Manual, botão Estudar/Excluir no motor mestre, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor mestre, o motor escravo realizará as mesmas operações.3.

A função de parada/retorno contra resistência, a função de fotocélula, a função de loop em ambos os motores podem ser acionadas por qualquer um dos motores e realizar a função correspondente no outro ao mesmo tempo.4.

A função de fechamento automático do motor escravo é substituída pelo motor mestre, se esta função deve ser usada, gire a chave DIP AUTO CLOSE para ON no motor mestre.5.

A taxa de baixa velocidade e a força de resistência podem ser definidas em cada motor separadamente.6.

A função de limite em cada motor funciona separadamente, ela deve ser definida em qualquer um dos motores antes da ligação.7.

Quando em movimento de fechamento, o indicador RUN pisca 5 vezes por segundo.Indicador UNDER-V

1.

Quando o modo M-S é configurado com sucesso, os controles remotos emparelhados com o motor escravo e o botão Manual, botão Estudar/Excluir no motor escravo ficam inoperantes, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor escravo.2.

Quando o modo M-S é configurado com sucesso, os controles remotos emparelhados com o motor escravo e o botão Manual, botão Estudar/Excluir no motor escravo ficam inoperantes, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor escravo.2.

Ao operar os controles remotos emparelhados com o motor mestre, e o botão Manual, botão Estudar/Excluir no motor mestre, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor mestre, o motor escravo realizará as mesmas operações.Indicador de Fotocélula

Indicador de Limite de Fechamento

Indicador de Limite de Fechamento

Indicador de Limite de Fechamento

Indicador de Abertura

Indicador de Loop

Indicador de Limite de Fechamento

Indicador de Limite de Abertura

Introdução ao Buzzer

Ao operar os controles remotos emparelhados com o motor mestre, e o botão Manual, botão Estudar/Excluir no motor mestre, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor mestre, o motor escravo realizará as mesmas operações.3.

A função de parada/retorno contra resistência, a função de fotocélula, a função de loop em ambos os motores podem ser acionadas por qualquer um dos motores e realizar a função correspondente no outro ao mesmo tempo.4.

A função de fechamento automático do motor escravo é substituída pelo motor mestre, se esta função deve ser usada, gire a chave DIP AUTO CLOSE para ON no motor mestre.5.

A taxa de baixa velocidade e a força de resistência podem ser definidas em cada motor separadamente.Guia de Instalação do Sensor de Limite Magnético

Guia de Configuração do Modo M-S (Máquinas Duplas Sincronizadas)

Quando o modo M-S é configurado com sucesso, os controles remotos emparelhados com o motor escravo e o botão Manual, botão Estudar/Excluir no motor escravo ficam inoperantes, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor escravo.2.

Ao operar os controles remotos emparelhados com o motor mestre, e o botão Manual, botão Estudar/Excluir no motor mestre, assim como as funções Abrir, Parar, Fechar de quaisquer dispositivos de controle externos conectados ao motor mestre, o motor escravo realizará as mesmas operações.❀ Após a conexão, se os indicadores RUN em ambos os motores mestre e escravo piscarem sincronizadamente uma vez por segundo, está configurado corretamente. Caso contrário, verifique a conexão dos fios ou o status das chaves DIP.
