Solução do sistema de orientação de estacionamento JUTAI
Resumo
Antecedentes do projeto
Com o desenvolvimento contínuo e rápido da economia, os habitantes das cidades possuem cada vez mais automóveis.Os estacionamentos públicos não podem satisfazer as crescentes necessidades de estacionamentoO problema urgente de como aproveitar o espaço limitado de estacionamento para satisfazer as exigências de estacionamento precisa de ser resolvido.E deixar estacionar os carros nos estacionamentos é o problema chave para reduzir o congestionamento na gestão urbana.
Os estacionamentos apresentam os seguintes problemas comuns
O administrador não sabe quantos lugares de estacionamento podem ser utilizados nos estacionamentos?
Os estacionadores não conhecem o espaço de estacionamento e entram em desordem na estrada depois de conduzirem cegamente, o que é fácil de causar congestionamento no trânsito.
O administrador tem de designar um grande número de funcionários administrativos para facilitar o estacionamento dos veículos, o que aumenta o custo de gestão sem motivo.
- não é possível determinar em tempo útil o fluxo de veículos em diferentes épocas e a taxa de utilização de vagas de estacionamento em diferentes zonas,para que os administradores não possam tomar decisões corretas para ajustar a alocação de recursos, o que resulta numa baixa utilização dos estacionamentos e em baixos ganhos.
¢ As luzes iluminam o espaço de estacionamento durante todo o dia, o que consome muita electricidade, causando desperdícios desnecessários e aumentando os custos de gestão.
¢ Para alcançar uma gestão de estacionamento de alta eficiência, de baixo consumo de energia e de alto rendimento e a informatização e a inteligencialização da gestão de estacionamento,Então nós pesquisamos e produzimos um sistema de orientação de estacionamento de poupança de energia com base em ultrassom como método de detecçãoEste sistema é engenhoso e excelente desempenho, e os estacionistas podem saber em tempo real o espaço de estacionamento vago e dirigir rapidamente para evitar a condução às cegas,aumentar a utilização eficiente das estradas e do espaço de estacionamento e reduzir o congestionamento do tráfego, reduzindo o consumo de energia, as emissões dos automóveis e os custos de gestão.Ver as luzes quando o carro vem., e as luzes quando o carro se apaga", o que economiza totalmente energia e reduz as contas de eletricidade.
Definição do sistema
Orientação de estacionamento
O sistema de orientação do estacionamento é um sistema de indicação que permite ao automóvel circular sem problemas na cabina de estacionamento.refere-se a um sistema inteligente de orientação de estacionamento que orienta os veículos a estacionar no espaço de estacionamento disponívelE os carros são detectados por detector através de barraca vazia no ecrã e a condição de estacionamento no sinal de estacionamento.O sistema aplica-se à orientação e gestão eficazes dos veículos que entram e saem do estacionamentoO estacionamento fácil e a monitorização do estacionamento tornam o estacionamento mais padronizado e ordenado, aumentando a utilização do espaço de estacionamento.
Orientação de estacionamento por ultra-som
O espaço de estacionamento utiliza tecnologia de detecção por ultra-som, que detecta de forma fiável todos os espaços de estacionamento ocupados ou disponíveis.Instalar em cada espaço de estacionamento detector de ultra-som pode detectar se há carro na posição ou não, e em seguida, o sistema de gestão irá coletar em tempo hábil todas as detecções nele, no final do sistema irá liberar informações de estacionamento e orientação na tela e anunciador através de cálculo lógico.
Vantagens e características do sistema
Vantagem do sistema
- Orientar os mergulhadores a estacionar de forma fácil e rápida, poupando tempo, gás, energia e protegendo o ambiente.
- elaboração de estatísticas sobre a utilização do parque de estacionamento, repartição razoável dos recursos e aumento dos benefícios.
Aumentar a gestão dos estacionamentos e a imagem da gestão dos imóveis.
Redução do contributo dos recursos humanos e dos custos.
- elaboração de estatísticas sobre os dados, incluindo o volume de tráfego e a taxa de utilização.
O sistema opera de forma independente, sem ter em conta a localização do computador e compatível com o sistema.
¢ Oferecer um software de gestão moderno e potente, conveniente de gerir.
Características do sistema
- Não.Estrutura do sistema simples e estável
Os dois tipos de estrutura de ônibus, CAN e RS485, reduzem efetivamente a dificuldade de construção e o atraso do ônibus.O CAN tem transmissão bidirecional, a longa distância e a estabilidade, que asseguram a fiabilidade e a ampla cobertura do sistema.O custo e a versatilidade do autocarro RS485 reduzem efetivamente o custo da construção do sistema e a dificuldade de construção.
- Não.Conveniente para o fio, belo efeito de instalação
Cada terminal deste sistema utiliza uma fonte de alimentação DC24V e os ecrãs de exibição de estacionamento LED de cada divisória podem ser ligados a qualquer autocarro RS485 de qualquer controlador de espaço de estacionamento,que irá reduzir muito a dificuldade de fiação do sistemaO problema da fiação pode ser resolvido usando um fio de 4 núcleos.
- Não.Partição flexível e simples
O sistema pode gerenciar até 512 partições. As partições podem ser definidas de forma flexível e podem conter uma ou mais partições físicas.o autocarro RS485 inteiro ou o controlador inteiro, para que os utilizadores possam definir flexivelmente cada divisória, melhorar muito a aplicabilidade e precisão do sistema.incluindo todos os detectores de estacionamento em todo o estacionamento.
- Não.Alta precisão da condição de estacionamento e forte anti-interferência
O detector de ultra-som acima do espaço de estacionamento pode detectar com precisão a condição atual do espaço de estacionamento e, ao mesmo tempo, tem uma forte capacidade anti-interferência.Ele pode efetivamente detectar se há um carro no espaço de estacionamento atual e evitar os problemas de objetos em movimento e interferência mútua de ultrassom.
- Não.Fácil de pendurar o display de espaço de estacionamento
Os ecrãs de exibição de espaços de estacionamento de cada divisória do sistema podem ser ligados a qualquer autocarro RS485, e cada autocarro RS485 pode ser ligado a 8 ecrãs de exibição com diferentes endereços,e cada controlador pode conectar 16 telas de exibição com diferentes endereços
- Não.Função independente sem computador
Após a conclusão da configuração do sistema, o sistema pode funcionar de forma independente sem o computador de gestão.
- Não.Software poderoso de gestão de dados
A pesquisa automática do dispositivo não precisa ser adicionada manualmente, o gerenciamento eletrônico do mapa é flexível, conveniente e intuitivo.e o software oferece acesso à atualização do equipamento, conveniente para manutenção e atualização posteriores, interface simples e bonita e fácil de operar.
Função e composição do sistema
Função do sistema
O sistema de gestão de orientação de estacionamento é aplicável principalmente a grandes e médios estacionamentos subterrâneos e a estacionamentos públicos, como edifícios de escritórios governamentais,hotéis de luxo e edifícios de escritórios, estações ferroviárias, aeroportos e centros comerciais.e facilitar ao administrador a melhor gestão do estacionamento, e melhorar o nível de gestão do parque de estacionamento e os benefícios sociais e económicos; por outro lado, elimina também os problemas de estacionamento para os clientes e economiza o tempo dos clientes,melhorar a eficiência, conveniente para os clientes estacionar facilmente.
Função de orientação automática do espaço de estacionamento
Após a entrada do veículo, o sistema de orientação do espaço de estacionamento detecta automaticamente a situação ocupada ou vazia do espaço de estacionamento,e as alterações detectadas no espaço de estacionamento são transmitidas pelo controlador de orientação de estacionamento para o display de orientação de estacionamento em tempo real.O ecrã de orientação de estacionamento orienta o veículo para a melhor posição de estacionamento.O indicador de espaço de estacionamento guia o proprietário do carro para encontrar rapidamente e com precisão o espaço de estacionamento vazio no estacionamento.
Mapa eletrónico
O software do sistema de orientação de estacionamento pode exibir diretamente a utilização do espaço de estacionamento de todo o estacionamento e a condição online do equipamento.O software pode carregar a figura do avião eletrônico de todo o estacionamento em camadas, e exibir a ocupação ou vaga de cada espaço de estacionamento no estacionamento em tempo real e dinamicamente.
Estatísticas automáticas do espaço de estacionamento
Através da detecção por ultra-som de veículos, o sistema conta e calcula automaticamente os veículos que entram e saem do estacionamento.De acordo com os resultados dos cálculos estatísticos, o sistema transmite as informações sobre o espaço de estacionamento para o ecrã de exibição do espaço de estacionamento em tempo real,e exibir automaticamente as informações sobre o espaço de estacionamento vazio no ecrã de exibição do espaço de estacionamento no estacionamento e na interface do software de estacionamento.
Gestão dos veículos
O sistema pode controlar a gestão em tempo real dos espaços de estacionamento e os administradores podem observar as condições relevantes.Após o veículo estar estacionado no espaço de estacionamento, e o tempo de estacionamento de cada espaço de estacionamento pode ser visto a qualquer momento na sala de controlo.
Gestão especial de espaços de estacionamento
O sistema pode definir espaços de estacionamento especiais e funções de reserva de espaços de estacionamento., Os espaços de estacionamento não participarão das estatísticas de espaços de estacionamento após os espaços de estacionamento especiais serem definidos.,que pode facilitar a gestão de vagas de estacionamento fixas e as pessoas importantes podem estacionar a qualquer momento.
Estatísticas de relato
De acordo com os registos de estacionamento do estacionamento, o sistema pode fazer estatísticas sobre o volume de tráfego e a taxa de utilização do espaço de estacionamento e gerar relatórios correspondentes.Também pode contar o dia a dia, volume de tráfego mensal e anual e taxa de utilização do estacionamento e exportar o relatório em formato EXCEL para ajudar os gestores a analisar e arquivar.
Auto-verificação do sistema
O sistema de orientação pode verificar por si mesmo regularmente, e alarme automaticamente após mau funcionamento, o que é conveniente para a manutenção oportuna.
Ecrã de exibição chinês
Os chineses exibem palavras de boas-vindas, informações sobre o espaço de estacionamento remanescente, espaço de estacionamento cheio e outras informações relacionadas do estacionamento, etc., através de uma tela de display LED.
Interface de dados de abertura
O software oferece uma interface WebService multiplataforma, adequada para vários idiomas,e abre a interface de dados do número de vagas de estacionamento remanescentes e a condição em tempo real de cada espaço de estacionamento, que é conveniente para acoplamento do sistema e desenvolvimento secundário.
Composição do sistema
O sistema de orientação do espaço de estacionamento instala detectores de ultra-som em cada espaço de estacionamento e detecta carros em tempo real.Ele pode detectar se há um carro no espaço de estacionamento e enviar os dados para o controlador nóO controlador do nó processa 4 485 linhas.e o controlador central envia as informações sobre o espaço de estacionamento para cada ecrã de exibição de espaço de estacionamento de divisória e o computador de gestão através de estatísticas de espaço de estacionamentoO detector de ultra-som controla simultaneamente o indicador de espaço de estacionamento na parte da frente do espaço de estacionamento para que seja exibido em verde ou vermelho em função do resultado da detecção.Pode-se ver que o sistema de orientação de estacionamento ultra-sônico é composto por quatro partes: detector de ultra-som, nó, controlador central, visor de orientação de estacionamento e software do centro de gestão.
Detector de ultra-som
O detector de ultra-som é uma parte importante do sistema de orientação de estacionamento e é instalado directamente acima de cada espaço de estacionamento.Usar a medição de distância por ultra-som para recolher informações sobre a utilização do espaço de estacionamento em tempo real e controlar o indicador de espaço de estacionamento para exibir diferentes condições de estacionamento, e transmitir simultaneamente a informação sobre o estado do espaço de estacionamento para o subcontrolador através da rede RS485.
A distância de detecção de 8 níveis atende a vários ambientes de instalação de diferentes projectos.
O circuito receptor adota uma variedade de métodos de julgamento combinados para melhorar a estabilidade anti-interferência e de detecção do equipamento.
O uso do algoritmo avançado de aprendizagem inteligente anti-jamming resolve a interferência de estradas adjacentes, sidecars e câmeras, e a taxa de precisão de detecção é superior a 99,9%.
O conjunto foi submetido a testes rigorosos de eletricidade estática, raios, ondas, pulsos de grupo, etc., para garantir um uso confiável sob a influência de um ambiente elétrico severo.
O equipamento RS485 pode ser instalado em um único dispositivo e, após a instalação, o estado de comunicação do equipamento RS485 pode ser detectado com um único botão.e a condição da ligação do autocarro pode ser diagnosticada rapidamente.
As interfaces de entrada e saída dos interruptores permitem detectar e controlar equipamentos auxiliares nos lugares de estacionamento (como fechaduras de estacionamento, etc.), e várias aplicações podem ser concluídas numa única etapa.
Parâmetro básico
Definição do interruptor DIP
Tabela de comparação da distância de detecção
Parâmetro básico
Condição do indicador de luz
Indicador de espaço de estacionamento
¢ A visualização mais directa da condição de vaga do espaço de estacionamento.
¢ Controlado diretamente pelo detector.
Quando não há carro estacionado no local de estacionamento atual, aparece verde; caso contrário, aparece vermelho.
Design de aparência única, simples e elegante.
A distância visual das esferas da lâmpada LED não deve ser inferior a 30 m.
Instalação de equipamento
¢ Instalado directamente acima de cada espaço de estacionamento.
De acordo com o ambiente de construção no local, a altura da instalação pode ser ajustada arbitrariamente entre 1,0 m e 3,5 m.
Efeito da instalação
Controlador Central
O controlador central é o núcleo de todo o sistema, contando e processando os dados de estado de vazio de todo o estacionamento,e empurra os resultados de processamento para a tela de exibição de orientação em tempo real para realizar a função de orientação do veículoPlataforma ARM de 32 bits de alto desempenho, sistema operacional em tempo real incorporado e design industrial completo para garantir a estabilidade e confiabilidade do produto.Todo o controlador do sistema pode ser atualizado remotamente para atender às necessidades do usuário a qualquer momento.
A comunicação entre o controlador central e o computador anfitrião adota a comunicação Ethernet.
O uso de um design de interface de comunicação de nível industrial do ônibus CAN, para que a comunicação de sinal seja estável e confiável, e a distância de transmissão possa atingir 5 quilômetros.
O equipamento tem um curto-circuito, ligação inversa e um projeto de protecção contra ligações erradas para evitar danos eléctricos aos equipamentos relacionados causados por curto-circuito, ligação inversa,ligação errada e fiação incorreta durante a construção.
- 512 partições de gestão máximas (suporte a 512 métodos de associação).
Após o download das informações associadas, as informações associadas são salvas automaticamente e funcionam de forma independente e correta sem o computador.
Introdução do indicador de espaço de estacionamento
Interruptor DIP
Efeito da instalação
Controlador de nó
O subcontrolador é utilizado para ler ciclicamente os dados de estado dos detectores ligados, enviando os códigos de informação relevantes para o controlador centralizado,e, ao mesmo tempo, receber os dados de informação de espaços de estacionamento disponíveis do controlador centralizado, e o envia para o ecrã do guia para exibição.
A adoção do processador ARM de 32 bits importado e de nível industrial, de nível internacional, garante a estabilidade e a fiabilidade do produto.Todo o controlador do sistema pode ser atualizado remotamente para atender às necessidades do usuário a qualquer momento.
¢ Utilizando o projeto de interface de comunicação de nível industrial do ônibus CAN, a comunicação de sinal é estável e confiável e a distância de transmissão pode atingir 5 quilômetros.
A fonte de alimentação adota um projeto industrial, com proteção contra curto-circuito, sobrecarga e sobrevoltagem.
¢ Adoptando um projeto de interface de comunicação RS485 de 4 canais, cada canal é completamente independente e não afeta o outro e cada autocarro pode ser conectado a um máximo de 32 dispositivos RS485,com alta eficiência de comunicação.
O equipamento RS485 é equipado com um sistema de transmissão automática, que permite a detecção rápida e eficaz dos vários estados do equipamento.e o estado da ligação do autocarro pode ser rapidamente encontrado.
Parâmetro básico
Introdução do indicador de estacionamento
Interruptor DIP
Efeito da instalação
Ecrã de exibição de entrada
O ecrã de orientação exterior é composto por módulos LED de alta luminosidade, circuitos de accionamento, suportes, etc., instalados em cada entrada do parque de estacionamento,e utilizado para exibir as informações sobre o espaço de estacionamento restante no estacionamento- recebe as informações estatísticas de estacionamento do controlador centralizado, mostrando o número actual de vagas de estacionamento em tempo real sob a forma de números e textos,e pede ao motorista do veículo que está pronto para entrar no estacionamentoÉ utilizado 24 horas por dia, 7 dias por semana.
O design à prova d'água e à prova de poeira guia a tela grande para adotar pintura anti-ultravioleta, que é difícil de mudar de cor; (a aparência simples pode ser personalizada de acordo com as necessidades do cliente).
¢ Usando painel de perspex e pintura a frio de aço para a casca.
- Projeto de baixo consumo de energia, com curto-circuito, sobrecarga, sobre corrente, sobre protecção de tensão.
Adotar um projeto industrializado e passar por testes rigorosos de eletricidade estática, raios, ondas, pulsos de grupo, etc., para garantir efetivamente o uso confiável do equipamento.
A intensidade luminosa atinge 1600mcd, a distância visual é superior a 50m e o ângulo visual é amplo.
¢ Utilizando um painel de perspectiva e uma pintura a frio de aço na concha, a luz indicadora é claramente distinguível.
Parâmetros básicos
Instalação de equipamento
A instalação no solo, na entrada e saída do estacionamento, bem como a localização e a direção da instalação, devem ter em conta de forma abrangente o ambiente do local.
Efeito da instalação
Ecrã de orientação de estacionamento direcional
O ecrã de orientação interior é composto por módulos LED de alta luminosidade, unidades de condução, suportes e outras partes.É instalado na bifurcação importante no estacionamento para receber as informações de saída do controlador centralizado, para exibir o número de vagas de estacionamento vazias na zona sob a forma de números, setas, etc., para orientar os proprietários de automóveis a encontrar rapidamente as vagas de estacionamento vazias,e assegurar o estacionamento desbloqueado e a plena utilização dos lugares de estacionamento.
O ecrã de orientação utiliza um painel de perspectiva e uma concha de perfil com uma aparência simples e concisa.
O conteúdo de exibição multidirecional pode ser utilizado por várias interseções.
A casca é à prova de poeira e difícil de mudar de cor.
O ecrã de orientação é de baixo consumo de energia, com proteção contra curto-circuito, sobre-voltagem, sobre-corrente e sobrecarga.
O indicador verde é claramente visível e a lâmpada tem uma forte intensidade luminosa com uma longa distância visual e um grande ângulo de visão.
Parâmetro básico
Instalação de equipamento
De acordo com o ambiente visual, evite outros objetos que bloqueiem e bloqueiem entre as telas para instalar telas unidirecionais, bidirecionais e tridirecionais em interseções.
Referência do projeto
Software do Sistema de Gestão do Sistema de Orientação de Estacionamento
Ambiente de instalação de software do sistema de orientação de estacionamento por ultra-som
¢ Plataforma do Sistema de Operação: Win10/ Win7/ WinXP/ Win8/ WinService (X86、X64).
CPU: Intel Core i3 ou superior.
Memória: 2G ou superior.
Display: 17 polegadas ((1024X768) e acima.
Instalação de software do sistema de orientação de estacionamento
Base de dados de instalação: MYSQL_Setup_V5.0.exe.
Nota: Se você já instalou ou instalou o banco de dados PLPP, você não precisa desinstalar ou reinstalar.
Instale o JRE: jre7.exe.
Nota: Suporte jre7 e superior, se você já instalou, você não precisa reinstalar ou desinstalar.
Instalação do software de orientação de estacionamento ultra-sônico JUTAI: Software do sistema de orientação de estacionamento Vx.xx_zh.exe.
Nota: se o software do sistema de orientação de estacionamento já tiver sido instalado, pode substituir directamente a instalação sem a desinstalar.
Login do usuário
Clique e abra o software do sistema de orientação de estacionamento JUTAI e entre na interface de login do usuário. O usuário administrador padrão: administrador, senha: 123456, o usuário comum padrão: usuário, senha: 123456.
Visão geral dos espaços de estacionamento
Função de mapa eletrônico potente, exibição em tempo real e intuitiva do estado do carro e do não carro de cada espaço de estacionamento,exibição em tempo real do número restante de vagas de estacionamento em cada ecrã e sincronização das informações do ecrã no local;, estatuto e número de equipamentos online e offline em tempo real, conveniente para manutenção e gestão.
Descrição do ícone do espaço de estacionamento: A-B-C significa sensor com endereço C de canais B. Cabo RS485 sob o controlador com endereço A.
Descrição do ícone do display de estacionamento: A-B-C-D significa o display com endereço C dos canais B RS485 Cable sob o controlador com endereço A.

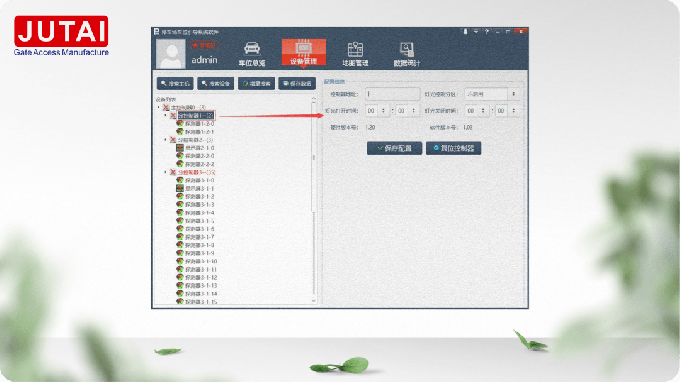

Gerenciamento de dispositivos
- Pesquisa automática de todos os dispositivos, adição automática, sem necessidade de adicionar dispositivos manualmente, configuração e operação simples, conveniente e rápida.
- Procurando controlador mestre, clique em adicionar anfitrião e pular janelas de pesquisa, automaticamente iniciar a pesquisa,Selecione o controlador central correspondente e clique em OK para concluir a pesquisa do controlador central.
O dispositivo de pesquisa e todos os dispositivos controlados pelo controlador central atual.Após a pesquisa, as informações sobre o dispositivo e a partição adicionadas pelo sistema serão eliminadas.Por favor, use "pesquisa incremental".
- pesquisa incremental, mantendo a lista de dispositivos original inalterada, pesquisa de dispositivos recém-adicionados e adição ao software,sem alterar as informações originais do dispositivo e informações da partição, etc., após a pesquisa ser concluída, clique em "Salvar dados".
Configuração de parâmetros: clique no controlador mestre, controlador escravo ou display esquerdo. As informações de configuração mostram as informações de configuração do dispositivo atual.você pode modificar as informações de configuração e definir as propriedades do parâmetro; clique com o botão direito na lista de dispositivos para excluir o dispositivo e exibir o número de dispositivos e o estado online ao mesmo tempo,e se o número de dispositivos sob o sub-controlador exceder 32 controladores de divisão de tempo o nome será mostrado em vermelho como um lembrete.
Informações sobre a configuração do controlador central: velocidade do autocarro CAN: quanto mais o autocarro CAN for puxado, menor a velocidade do autocarro CAN deve ser definida.
Informações sobre a configuração do controlador escravo: divisória de controle de iluminação, e quando o espaço de estacionamento desta divisória estiver cheio, ele exibirá uma luz vermelha, quando o espaço de estacionamento não estiver cheio,Ele vai mostrar uma luz verde. O tempo de acender e desligar a luz é para ligar ou desligar o visor do semáforo naquele momento.
Informações sobre a configuração do ecrã: tipo de ecrã configurável, número de ecrãs e parâmetros do ecrã para espaços de estaciona
