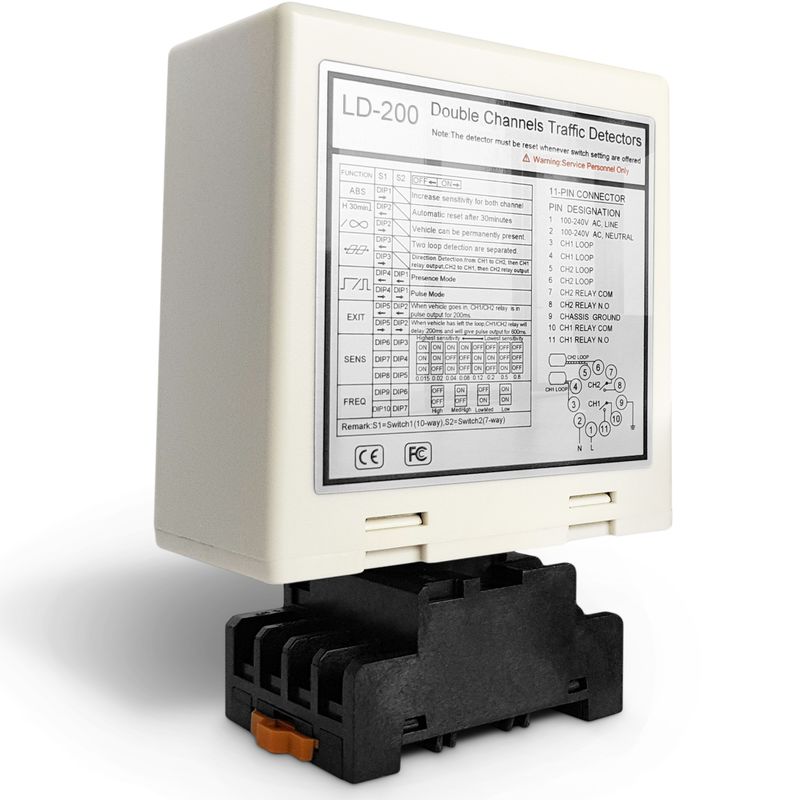

Detector de loop de canal duplo - Controle independente e tecnologia anti-crosstalk para sistemas inteligentes de tráfego e confiabilidade

ODetector de circuito de canal duplo JUTAI(Modelos LD-200/LD-202) foi concebido para revolucionar a gestão do tráfego com o seucontrolo independente de dois canaisetecnologia avançada anti-crosstalkCada canal funciona de forma autónoma, permitindo funções simultâneas como:Contagem de veículos (canal 1)epriorizar as faixas de emergência (canal 2), mantendo-se a coordenação perfeita.Ajuste de frequência de 40 ∼ 80 kHzisolam dinamicamente os sinais para eliminar a conversação cruzada de detectores adjacentes, linhas de energia ou redes 5G, garantindoPrecisão > 99,9%A utilização de um sistema de transmissão de energia elétrica em instalações de alta densidade, como rodovias de várias pistas ou interseções urbanas.Caixa de alumínio com classificação IP67protege contra o pó, a entrada de água e temperaturas extremas (-40°C a +70°C), tornando-o ideal para a operação 24 horas por dia em ambientes adversos.

EmSistemas inteligentes de tráfego, os canais independentes do detector permitem o controlo adaptativo do sinal. Por exemplo, o canal 1 pode otimizar a duração da luz verde com base nas filas de veículos em tempo real,enquanto o Canal 2 monitora as passagens pedonais para evitar conflitos, reduzindo o congestionamento em até 25% nos projectos-piloto. OTecnologia anti-crosstalkA utilização de um sistema de transmissão automática de energia elétrica, que permite a transmissão de energia elétrica sem interferências, pode ser feita mesmo em zonas eletricamente ruidosas, como corredores de carregamento de veículos eléctricos ou parques industriais.Ajuste de sensibilidade de 16 níveis (0-F)através de umIntervalo de indutividade de 20 ‰ 2000 μH, detecta com precisão veículos de motocicletas a caminhões de carga, minimizando falsos gatilhos de detritos ou pequenos animais.Uma recente implantação numa cidade inteligente europeia reduziu em 30% as violações de tráfego através de uma gestão sincronizada da faixa de rodagem.

A JUTAI dá prioridade à fiabilidade e à facilidade de integração.entrada AC universal de 12 a 24 V CC/100 a 240 VA energia solar e a redeSaídas de relé SPDTA interface com os controladores de tráfego e as plataformas IoT é fácil.CE, FCC e RoHS, cumpre os padrões mundiais de segurança e sustentabilidade.Garantia de 5 anosO detector de canal duplo JUTAI é a pedra angular de redes de tráfego inteligentes e preparadas para o futuro, onde a precisão, a durabilidade, ae inovação impulsionam a mobilidade.

Características

• 1. 15-2000 μh Faixa de detecção
  • O detector de circuito suporta uma ampla faixa de detecção de 15 μH a 2000 μH, com vários tamanhos e configurações de circuito para aplicação versátil em diferentes cenários de detecção de tráfego.
  • A ampla gama de detecção permite que o nosso detector de loop para detectar todos os tipos de veículos, motocicletas, carros, caminhão ultra longo, ônibus e assim por diante

• 2- Lado compacto.
  • A carcaça compacta e bem concebida combina todos os requisitos da indústria em termos de características e funcionalidade, permitindo que este detector seja incorporado em qualquer sistema de detecção de tráfego existente.

• 3Capacidades de diagnóstico e indicação LED
  • As capacidades de diagnóstico abrangentes permitem um diagnóstico preciso dos problemas de circuito e instalação e mostram através do estado do LED, garantindo um desempenho ideal e reduzindo o tempo de inatividade.

• 4. Horário de presença selecionável
  • A saída do relé de presença pode ser selecionada para limitar uma saída de detecção a um tempo fixo (mais de 30 minutos) enquanto um veículo permanece no circuito, proporcionando flexibilidade na gestão do tráfego.

• 5Aumentar automaticamente a sensibilidade (ASB)
  • Este recurso detecta de forma fiável grandes combinações de camiões-reboques e veículos de leito alto, aumentando automaticamente a sensibilidade ao máximo na detecção do veículo, garantindo uma identificação precisa.

• 6. Compensação automática de deriva ambiental
  • Detectores de circuito (ou outros sensores) que se ajustam e calibram automaticamente às alterações das condições ambientais,Manter a precisão e a estabilidade da detecção apesar de factores climáticos e ambientais variados.

• 7. 17 Configuração do interruptor de inclinação
  • O projeto do deslizador de mergulho na concha torna a configuração do detector de loop mais fácil e clara, o que é muito fácil de usar para os usuários.Os utilizadores podem definir todas as funções primeiro e depois instalar o detector de loop.

• 8Os canais duplos trabalham cooperativamente ou de forma independente.
  • O detector de loop de canal duplo pode ser usado como duas versões de canal único, Suporta dois canais de detecção independentes.
  • Também permitindo o monitoramento simultâneo de múltiplos loops, o detector de loop tem a capacidade de reconhecer a direção em aplicações de um único canal.Melhorar a flexibilidade e a precisão da detecção de veículos.

• 9Interferência anti-crosstalk.
  • Através do interruptor de mergulho, a frequência do detector de loop pode ser ajustada para evitar interferências de crosstalk causadas pela instalação de duas bobinas de loop muito próximas.





---



Conexões







Modos de operação

O detector da série LD-200 pode ser configurado para qualquer um dos seguintes modos:

Modo de Presença	Modo de pulso
Modo de presença lógica AB (operação de barreira)	Modo de pulso de lógica AB ((Lógica de contagem)



Indicações e comutação

LED de alimentação: LED de alimentação vermelho indica

• CH1 Detecção de LED: Continuamente ligado: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.

• Lâmpadas de detecção de CH2:Continua ligadas: Indica a detecção do veículo.

• Piscar lentamente: indica que o loop está em curto-circuito ou que o número de voltas após o loop não é suficiente.

• Piscando rápido: indica que o circuito está aberto ou que há muitas voltas após o circuito.



Selecção da sensibilidade

• A sensibilidade e a frequência do circuito podem ser ajustadas por meio de um interruptor de 7 vias e de um interruptor de 10 vias.

• O utilizador pode seleccionar 8 configurações diferentes alterando a configuração do interruptor de mergulho para modos diferentes como noPara a selecção da sensibilidade CH1, os interruptores 6, 7 e 8 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.

• Para a selecção da sensibilidade ao CH2, os interruptores 3, 4 e 5 são utilizados, sendo o 0,8 o menos sensível e o 0,015 o mais sensível.







¢Comutador1=S1: Seleção da função de loop do canal 1 (Comutador de desvio de 10 vias)

• (Interruptor 1) DIP1 e DIP2 Aumento especial de sensibilidade para ambos os reboques (ambos canais)











• (Interruptor1=S1) D3,D4,D5 e ((Interruptor2=S2) D1,D2 Configuração de funções especiais(Modo1,2,3 DirecçãoDetecção.5,6 Modo normal, dois circuitos de detecção são separados.)







• (Comutador1=S1) D6 & D7 & D8 e (Comutador2=S2) D3 & D4 & D5 Configuração de seleção de sensibilidade CH1 e CH2.(Oito níveis de escolha)







• (Switch1=S1) D9 & D10 e (Switch2=S2) D6,D7 Frequência de ajuste (20 K a 100 KHz).

Botão de reinicialização: Por favor, note: o LD-200 deve ser reiniciado sempre que uma alteração de configuração for feita nos interruptores de mergulho.







Instalação do Loop

Os laços são selados usando um composto epoxídico preto de "conjunção rápida" ou mastica de betume quente para se misturar com a superfície da estrada.



Ao instalar, mantenha a tomada do produto na direcção vertical







Disparar com dificuldade







---



Série de produtos

LD-100	LD-102	LD-200	LD-202	JTHT-11
Canal único 100-240 V AC	Canal único 12-24 V AC/DC	Dual canal 100-240 V AC	Dual canal 12-24 V AV/DC	Cabos de circuito 305 m bobina de teflão
